Параметры работы разделительных камер

В полураздельной системе водоотведения считается, что при всех значениях расходов, больших предельного, на очистку будет направляться постоянный расход, равный разности между расчетным Q_р% и предельным значением Q_lim.

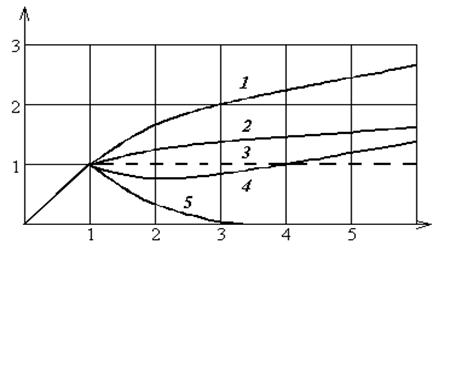

Однако для большинства конструкций величина расхода, отводимого на очистку Q_оч, изменяется в зависимости от общего расхода и принятого коэффициента разделения K_div (см. рис. 1.17). В камерах всех типов при расходе Q, меньшем Q_lim, весь расход отводится на очистку. При превышении этого расхода наибольший рост Q_оч наблюдается в камерах с прямолинейными боковыми водосливами (рис. 1.17, кривая 1) [1, 9].

В камерах донного слива и с разделительной стенкой с отверстием (рис. 1.17, кривая 4) можно условно принять, что Q_оч ≈ Q_lim. Самая значительная часть дождевого стока будет сбрасываться в водоем через камеры с разделительной стенкой без отверстия (рис. 1.17, кривая 5).

Для достижения равенства суммарного расхода дождевых вод и предельного расхода можно использовать чередование различных конструкций.
