Разделительные камеры, устраиваемые на дождевой сети полураздельной системы водоотведения, аналогичны по конструкции ливнеспускам, которые имеются в общесплавной системе. Поэтому их иногда объединяют под общим названием – ливнесбросные камеры. По принципу работы разделительные камеры можно подразделить на следующие основные типы (см. рис.1.16):
· с водосливами различной конфигурации (прямолинейными, боковыми одно- и двухсторонними, криволинейными боковыми, кольцевыми и т.д.);
· с различной дальностью отлета струи (типа донного слива, с вертикальной разделительной стенкой);
· с сифонами, механическими устройствами и др.;
· комбинированные.
| | | |
| | |
|

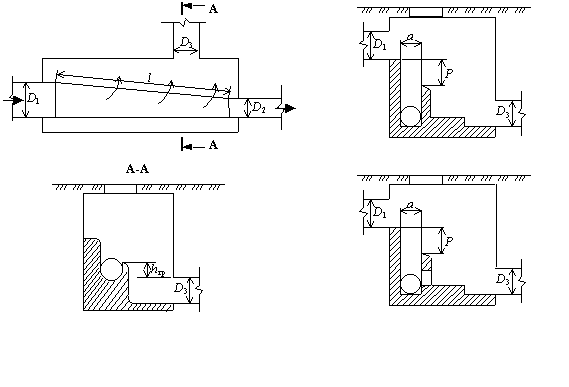

| Рис. 1.16. Некоторые типы разделительных камер
1 – с прямолинейным водосливом; 2 – с разделительной стенкой;
3 – то же, с отверстием
| |
