Перепадные колодцы

Сопряжение труб, уложенных на разной глубине, осуществляется с помощью перепадных колодцев, которые могут быть установлены на любой системе водоотведения. Необходимость их применения возникает в следующих случаях (рис. 1.13):

· при присоединении боковых веток к коллекторам или внутриквартальных сетей к уличным трубопроводам (вариант а);

· при пересечении трубопроводов с инженерными сооружениями и естественными препятствиями (вариант б);

· при устройстве затопленных выпусков воды в водоемы (вариант в);

·

Рис. 1.13. Случаи установки перепадных колодцев 1 – подводящий трубопровод; 2 – перепадный колодец; 3 – отводящий трубопровод; 4 – препятствие

б

г

в

при больших уклонах земли для исключения превышения максимально допустимой скорости движения (вариант г).

На рис. 1.13 пунктиром показаны другие технические решения, однако устройство перепадных колодцев позволяет значительно сократить объем земляных работ и стоимость строительства сети. Поэтому эти колодцы более предпочтительны с экономической точки зрения.

По конструкции водоотводящие перепады можно разделить на следующие основные типы (см. рис. 1.14):

1. Перепады с водосливом практического профиля и водобойным колодцем в нижнем бьефе (а).

2. Трубчатые перепады, которые бывают различной конструкции, но с обязательной вертикальной трубой (б).

3. Перепады с отбойно-водосливной стенкой (в).

4. Шахтные многоступенчатые перепады различных конструкций. Гашение падающей энергии происходит на каждой ступени (г).

5. Быстротоки – короткие каналы с большим уклоном (д).

	а б в
		г д

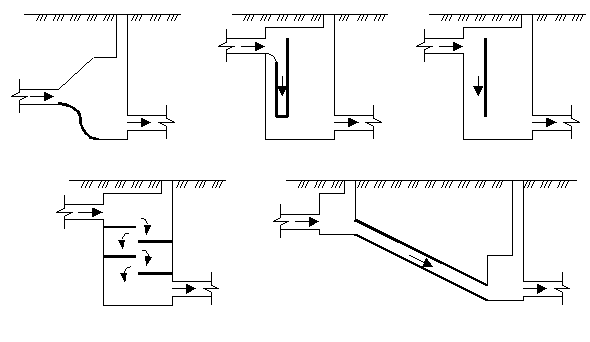

		Рис. 1.14. Типы перепадов

Согласно [1], перепады высотой до 3 м на трубопроводах диаметром 600 мм и более принимают в виде водосливов практического профиля, а высотой до 6 м при диаметрах до 500 мм – принимают трубчатые перепады.

Дюкеры

Дюкеры служат для транспортирования сточных вод через реки, овраги и при пересечении с различными подземными сооружениями.

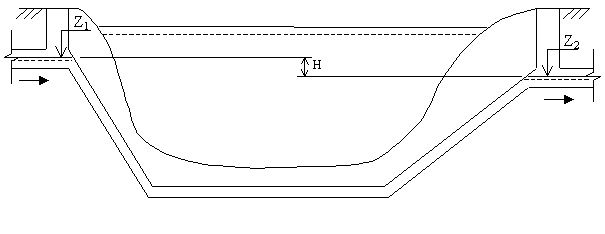

Рис. 1.15. Схема дюкера

Дюкеры работают полным сечением, жидкость в них движется под действием столба воды, определяемого разностью уровней стоков во входной и выходной камерах (H = Z ₁ – Z ₂). Значение H соответствует потерям напора в дюкере.

В соответствии со СНиП 2.04.03-85 диаметры труб дюкеров должны быть не менее 150 мм. Дюкеры при пересечении водоемов и водотоков необходимо проектировать не менее чем в две рабочие линии из стальных труб с усиленной антикоррозионной изоляцией. Каждая линия дюкера должна проверяться на пропуск расчетного расхода с учетом допустимого подпора. При пересечении оврагов и суходолов допускается предусматривать дюкеры в одну линию.
