Гидравлический расчет водоотводящих сетей основан на положении, что в сети движение сточных вод является равномерным и установившимся. В действительности из-за местных сопротивлений (перепады, повороты и т.д.) на значительном протяжении трубопроводов наблюдается неравномерное движение.
Наиболее резкое снижение скорости при безнапорном движении происходит перед поворотами потока и перед боковыми присоединениями. Здесь может выпасть взвесь, что приводит к заиливанию сети. Поэтому при гидравлическом расчете как напорных, так и самотечных сетей следует учитывать местные потери напора, которые определяются по формуле Вейсбаха [2, 6]:
(3.62)
где hм – потери напора, м; ζ – коэффициент местного сопротивления для данного местного сопротивления; v – средняя скорость течения, м/с.
При расчетах обычно принимают среднюю скорость, отнесенную к сечению, расположенному ниже по течению после местного сопротивления. Коэффициент местного сопротивления зависит от значения числа Рейнольдса.
|
|
|
Практически местные потери напора в поворотных колодцах составляют 1,5 – 3 см, а в соединительных колодцах достигают 6 см. Поэтому, например, в поворотных колодцах следует давать дополнительный уклон поворотному лотку на величину местных потерь напора (см. рис. 3.9).
 |

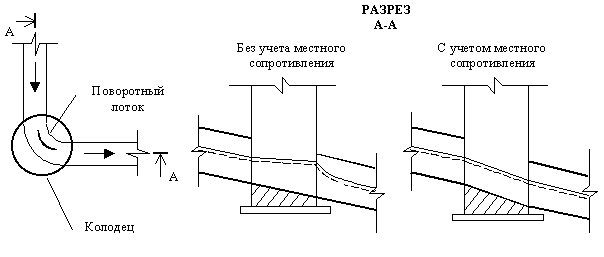

Рис. 3.9. Схема, характеризующая снижение местного сопротивления в
поворотных колодцах
