Б. Определение осадки по схеме линейно-деформируемого (упругого) слоя конечной толщины

Принимается, что осадка вызывается полным средним давлением, действующим по подошве фундамента (без вычета природного давления) т.е. Р.

Расчетная величина толщины линейно-деформируемого слоя (рис. 3.11.) принимается:

а) до кровли грунтов с модулем деформации 100 МПа, если они залегают в пределах ГСТ согласно рис. 3.10;

б) для фундаментов больших размеров () и модулем деформации грунта 10 МПа по формуле:

Н=(Н0 + ψb)kp

где H0 и ψ - принимаются соответственно равными для оснований, сложенных: пылевато-глинистыми грунтами 9м и 0,15; песчаными грунтами – 6 м и 0,1;

kp - коэффициент, принимаемый равным: kp = 0,8 при среднем давлении под подошвой фундамента p=100 кПа; kp =1,2 при p=500 кПа, а при промежуточных значениях – по интерполяции.

Если основание сложено пылевато-глинистыми и песчаными грунтами, значение Н определяется по формуле

H=Hs + hcl / 3, (3.60.)

где Hs - толщина слоя, вычисленная по формуле (3.59.) в предположении, что основание сложено только пылевато-глинистыми грунтами;

hcl - суммарная толщина слоев пылевато-глинистых грунтов в пределах от подошвы фундамента до глубины, равной Hcl - значению Н, вычисленному по формуле (3.59.) в предположении, что основание сложено только пылевато-глинистыми грунтами.

Значение Н, вычисленное по формулам (3.59.) и (3.60.),должно быть увеличено на толщину слоя грунта с модулем деформации Е ≤10 МПа, если этот слой расположен ниже Н и толщина его не превышает 0,2 Н. При большей толщине слоя такого грунта, а также если вышележащие слои имеют модуль деформации Е < 10 МПа, расчет деформаций основания выполняется по расчетной схеме линейно-деформируемого полупространства.

Осадка основания отдельного фундамента по расчетной схеме основания в виде линейно-деформируемого упругого слоя конечной толщины Нрасч определяется по формуле

,

где b – ширина прямоугольного или диаметр круглого фундамента;

p - среднее давление на грунт под подошвой фундамента;

М – поправочный коэффициент, определяемый по табл.2 приложения 3 СНиП 2.02.01-83 в зависимости от m’ – отношение толщины упругого слоя Нрасч к полуширине или радиусу фундамента при ширине его 10-15 м;

n – количество слоев, различающихся по сжимаемости в пределах упругого слоя Hрасч

Ki - коэффициент, определяемый по табл.3 приложения 3 СНиП 2.02.01-83 в зависимости от формы подошвы фундамента соотношения сторон прямоугольного фундамента и отношения глубины залегания подошвы слоя z к полуширине фундамента или его радиусу ;

Ei - модуль общей деформации i -го слоя грунта;

В. Определение крена фундаментов при действии внецентренной нагрузки.

Крен фундамента по расчетной схеме основания в виде линейно-деформируемого полупространства согласно СНиП 2.02.01 - 83 определяется:

а) прямоугольного фундамента в направлении большей его стороны l (вдоль продольной оси) по формуле:

б) прямоугольного фундамента в направлении меньшей стороны (вдоль поперечной оси) по формуле:

в) круглого фундамента радиусом по формуле:

,

где Р - равнодействующая всех вертикальных нагрузок фундаментов на основание, кгс;

- соответственно расстояния точки приложения равнодействующей от средины подошвы фундамента по продольной оси и по радиусу круга, см;

Е, - соответственно модуль деформации, МПа и коэффициент Пуассона грунта, принимаемые средними в пределах сжимаемой толщи;

, - коэффициенты, определяемые по таблице 4 приложения 3 СНиП 2.02.01-83

Крен круглого фундамента по расчетной схеме основания в виде линейно-деформируемого слоя конечной толщины определяется по формуле:

,

где - коэффициент, определяемый по табл. 5 приложения 3 СНиП 2.02.01-83 в зависимости от отношения толщины упругого слоя к радиусу фундамента;

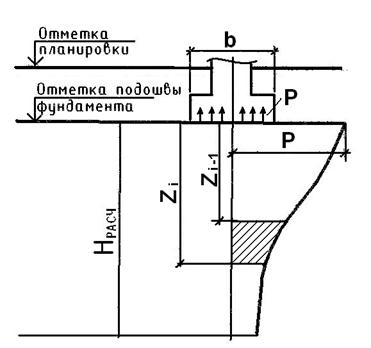

Рис. 3.11. Схема для расчета осадок методом линейно-деформируемого слоя конечной толщины.
