Демпфирование

Для борьбы с колебаниями лопаток и дисков применяются, как правило, демпферы сухого трения.

Энергия колебаний может рассеиваться при трении проволок внутри троса, пропущенного через отверстия в пере лопатки (рис. 16. 8, а). Трос может быть заменен трубкой (рис. 16. 8, б), при этом трение реализуется между поверхностями трубки и отверстия в пере лопатки. Трение может осуществляться между боковыми поверхностями антивибрационных (рис. 16. 8, в) или бандажных полок. Однако все эти демпферы, расположенные в проточной части, ведут к некоторым газодинамическим потерям на их обтекание.

а б в

Рис. 16.8. Демпферы лопаток, устанавливаемые в проточной части

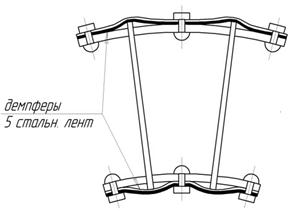

Поверхность трения может быть образована разрезом замка или пера лопатки (рис. 16.9, а). На лопатки устанавливаются штифты (рис. 16.9, б), демпфирующие втулки (рис. 16,9, в), многослойные пакеты металлических лент (рис. 16.9, г).

а б

в г

Рис. 16.9. Демпферы колебаний в замках лопаток

Детали из композиционных материалов обладают большим рассеиванием энергии при внутреннем трении в материале (в десятки раз больше, чем у стали). В этом одна из важных причин стремления к применению композиционных материалов.

Демпфирование за счет рассеивания энергии уменьшает амплитуду колебаний на резонансе. Частота при этом изменяется незначительно (на несколько процентов даже при большом демпфировании). В отличие от этого частотная отстройка изменяет собственную частоту колебаний, практически не меняя амплитуду колебаний на резонансе.
