МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Каждое контрольное графическое задание выполняется на листе чертежной бумаги формата А3 (ГОСТ 2.301-68) [5; 2, с. 35; 7, с. 29; 9, с. 21] в указанном масштабе (ГОСТ 2.302-68) [5; 2, с. 46; 7, с. 47; 9, с. 26].
Основная надпись должна соответствовать ГОСТ 2.104-68 [4; 2, с. 38; 7, с. 30; 9, с. 22].
Начертание линий должно соответствовать ГОСТ 2.303-68 [5; 2, с. 47; 7, с. 47; 9, с. 26].
Типы и размеры чертежных шрифтов должны выбираться по ГОСТ 2.304-81 [5; 2, с. 51; 7, с. 35; 9, с. 32].
Необходимые данные вариантов чертежных заданий приведены в табл. 1–3.
Правила изображений видов, разрезов, сечений предметов, сооружений и их составных элементов на всех чертежах изделий промышленности и строительства устанавливает ГОСТ 2.305-68 [5; 2, с. 207; 7, с. 51; 9, с. 38].
Листы контрольных графических заданий сшивают в альбом с титульным листом (рис. 1).
Графические обозначения материалов и правила их нанесения на чертежах должны соответствовать ГОСТ 2.307-68 [5; 2, с. 232; 7, с. 68; 9, с. 29].
При нанесении размеров и предельных отклонений на чертежах должны выполняться основные требования ГСТ 2.307-68 [5; 2, с. 237; 7, с. 91; 9, с. 60].
|
|
|
Задание 1. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
Работа № 1
1. По данной изометрической проекции, соблюдая пропорции предмета, построить главный вид, вид сверху, вид слева, необходимые разрезы.
2. Нанести необходимые размеры.

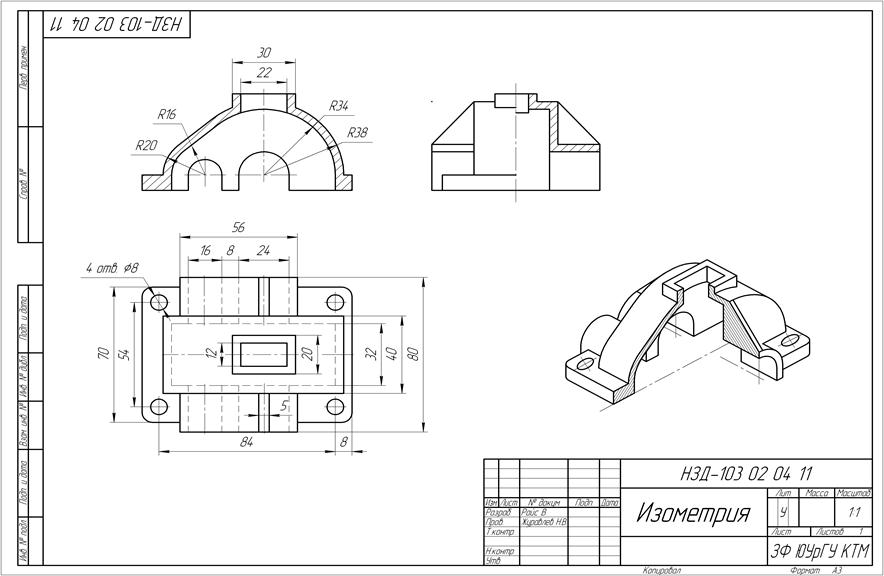

3. Пример выполнения задания представлен на рис. 3.
Работа № 2
1. По представленным наглядным изображениям построить: на месте главного вида полный фронтальный разрез, на месте вида слева полный профильный разрез и вид сверху.
2. Нанести необходимые размеры.
3. Пример выполнения задания представлен на рис. 3.
Работа № 3
1. По данным изометрическим проекциям предмета определить необходимое количество видов, разрезов, сечений.
2. Нанести необходимые размеры.
Рис. 1
Рис. 2
Рис. 3
3. Пример выполнения задания представлен на рис. 4.
