Устройство и принцип действия синхронно-реактивного двигателя

Реактивным двигателем называют синхронный двигатель с явнополюсным ротором без обмотки возбуждения и постоянных магнитов, у которого магнитный поток создается реактивным током, проходящим по обмотке статора. Вращающий момент в таком двигателе возникает из-за различия магнитных проводимостей по продольной и поперечной осям. При этом явновыраженные полюсы ротора стремятся ориентироваться относительно поля так, чтобы магнитное сопротивление для силовых линий поля было минимальным. Вследствие этого появляются тангенциальные силы f _т (рис. 7.5), образующие вращающий момент, и ротор вращается в том же направлении и с той же частотой вращения n ₁, что и поле статора.

Обмотка статора в двигателях общего применения распределенная, трех- или двухфазная с конденсатором в одной из фаз; она создает вращающееся магнитное поле. Ротор двигателя может иметь различные конструктивные исполнения. На рис. 7.6, а приведено наиболее простое устройство ротора; его собирают из стальных листов аналогично роторам асинхронных двигателей; листы имеют впадины, обеспечивающие различные индуктивные сопротивления по осям d и q. Для пуска в ход двигателя на роторе предусмотрена короткозамкнутая обмотка типа «беличья клетка». Однако двигатели с роторами этой конструкции имеют низкие технико-экономические показатели.

Более высокие показатели получены при использовании современных усовершенствованных конструкций ротора (рис. 7.6, б и в), в которых пазы или вырубки в листах заливают алюминием. Реактивные двигатели с роторами новой конструкции имеют приблизительно такие же технико-экономические показатели, как и другие типы синхронных и асинхронных микродвигателей.

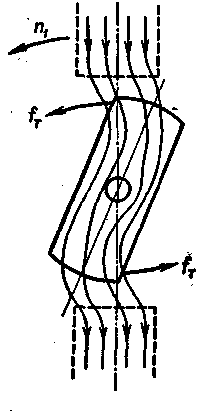

Рис. 7.5. Схема возникновения реактивного момента

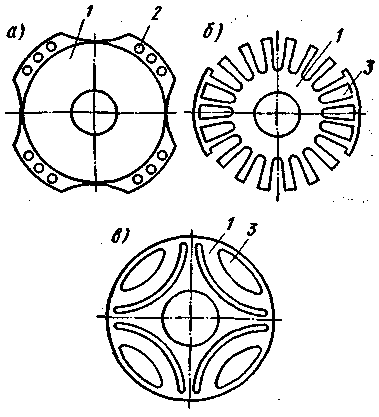

Рис. 7.6. Роторы реактивных двигателей: 1 — пакет ротора; 2 — обмотка типа «беличья клетка»; 3 — вырезы, залитые алюминиевым сплавом
