Раздел 2. Основы построения и исследования механизмов

Глава 12. Структура механизмов

Основные понятия

Механизмом называется система тел, предназначен­ная для преобразования движения одного или нескольких твердых тел в требуемые движения других твердых тел.

Машиной называется устройство, выполняющее механи­ческие движения для преобразования энергии, материалов и инфор­мации с целью замены или облегчения физического и умственного труда человека. В зависимости от основного назначения различают энергетические, технологические, транспортные и информационные машины. Энергетические машины предназначены для преобразования энергии. К ним относятся, например, электродви­гатели, двигатели внутреннего сгорания, турбины, электрогенера­торы. Технологические машины предназначены для преобразования обрабатываемого предмета, которое состоит в из­менении его размеров, форм, свойств или состояния. Транспортные машины предназначены для перемещения людей и грузов. Информационные машины предназначены для получения и преобразования информации.

В состав машины обычно входят различные механизмы.

Всякий механизм состоит из отдельных твердых тел, называемых деталями. Деталь является такой частью машины, которую изготовляют без сборочных операций. Детали могут быть простыми (гайка, шпонка и т.п.) и сложными (коленчатый вал, корпус редуктора, станина станка и т.п.). Детали частично или пол­ностью объединяют в узлы. Узел представляет собой закончен­ную сборочную единицу, состоящую из ряда деталей, имеющих общее функциональное назначение (подшипник, муфта, редуктор и т.п.). Сложные узлы могут включать несколько узлов (подузлов), например, редуктор включает подшипники, валы с насаженными на них зубчатыми колесами и т.п. Одно или несколько жестко соединенных твердых тел, входящих в состав механизма, называется звеном.

В каждом механизме имеется стойка, т.е. звено неподвижное или принимаемое за неподвижное. Из подвижных звеньев выделяют входные и выходные. Входным звеном назы­вается звено, которому сообщается движение, преобразуемое меха­низмом в требуемые движения других звеньев. Выходным звеном называется звено, совершающее движение, для выполнения которого предназначен механизм.

Кинематической парой называется соеди­нение двух соприкасающихся звеньев, допускающее их относительное движение.

Классификация кинематических пар. Кинематические цепи

По числу связей, наложенных кинематической парой на отно­сительное движение ее звеньев, все кинематические пары делятся на пять классов. Свободное тело (звено) в пространстве обладает шестью степенями свободы.

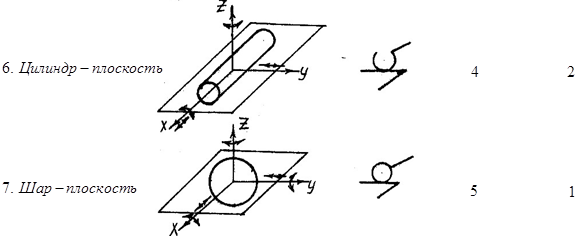

Основные кинематические пары

№	Название кинематической пары	Изображение пары	Условное обозначение	Число степеней свободы	Число связей (номер класса)

–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––

Поверхности, линии и точки, по которым соприкасаются звенья, называются элементами кинематической пары. Различают низшие (1-5) пары, элементами которых являются поверхности, и высшие (6, 7) пары, элементами которых могут быть только линии или точки.
