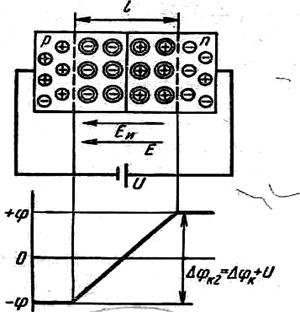

При обратном включении p-n перехода электрическое поле источника напряжения напряженностью Еи направлено в ту же сторону, что и контактное поле перехода напряженностью Е, поэтому напряженность результирующего поля в переходе Е2 = Е+Еи (рис.2.3).
Увеличение напряженности электрического поля в p-n переходе повышает потенциальный барьер на значение обратного напряжения источника:
∆φκ1=∆φκ+U.
Это, в свою очередь, приводит к уменьшению числа основных носителей заряда, т.е. к снижению диффузионного тока.
Поскольку дрейфовый ток не зависит от высоты потенциального барьера, он равен току I0.
Ток при обратном включении называют обратным током. При некотором значении обратного напряжения диффузионный ток станет равным нулю. Для неосновных носителей заряда поле p-n перехода является ускоряющим, поэтому дырки области n из прилегающих к переходу слоев дрейфуют в область р - типа, а электроны области р – в область n-типа. Таким образом, через p-n переход протекает только дрейфовый ток. Он мал, поскольку мала концентрация неосновных носителей в обеих областях и высоко сопротивление p-n перехода.
