Прямое включение p-n перехода

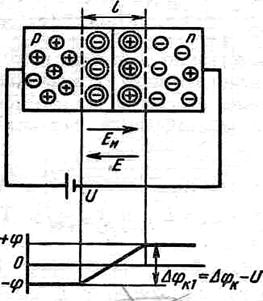

Если источник напряжения подключить знаком «+» к р - области, а знаком «–» к области n-типа, то получим включение, которое называют прямым (рис.2.2).

Электрическое поле источника напряженностью Е_и направлено навстречу полю p-n перехода напряженностью Е, поэтому напряженность результирующего электрического поля Е₁=Е-Е_и . Уменьшение напряженности электрического поля в переходе вызовет снижение высоты потенциального барьера на значение прямого понижения U источника:

∆φ_κ1=∆φ_κ-U.

Уменьшение высоты потенциального барьера приводит к тому, что увеличивается число основных носителей заряда через p-n переход, т.е. увеличивается диффузионный ток. На дрейфовый ток изменение высоты потенциального барьера не влияет, так как этот ток определяется только количеством неосновным носителей заряда, переносимых через p-n переход в единицу времени в результате хаотического теплового движения. Диффузионный и дрейфовый токи направлены в p-n переходе в противоположные стороны, поэтому результирующий (прямой) ток будет:

I_пр= I_диф – I_o.
