1 Проверка подготовки учащихся к занятию по вопросам для самоконтроля в виде фронтального или программированного опроса.
2 Проверка выполнения индивидуального домашнего задания.
3 Произвести внешний осмотр персонального компьютера (ПК) и убедиться визуально в отсутствии каких-либо повреждений и дефектов.
4 Включить ПК.
5 Выполнить тренировочное задание на примере программы вычисления значения выражения (25 + 13) × (18 – 9). Результаты промежуточных вычислений хранить в рабочих регистрах. Выделить младшую тетраду результата и поместить ее в старшую. Проверить корректность выполнения алгоритма в симуляторе MPLAB IDE, а также проверить содержимое рабочих регистров МК.

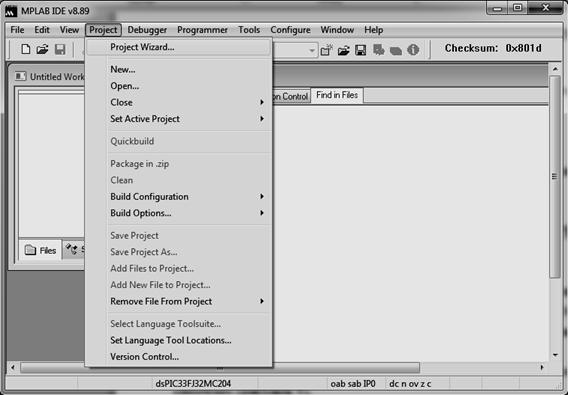

5. 1 Запустите MPLAB IDE. Выберите пункт меню «Project → Project Wizard…» (рисунок 18.1).
Рисунок 18.1 – Запуск мастера создания проекта

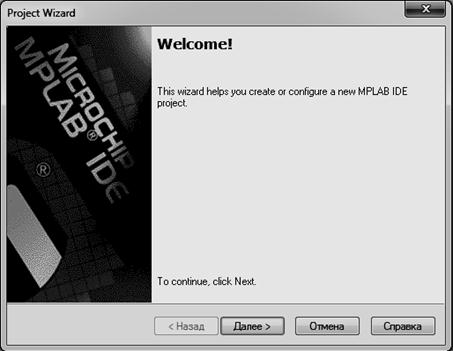

5. 2 В приветственном окне мастера создания проекта нажмите кнопку «Далее» (рисунок 18.2).
Рисунок 18.2 – Окно приветствия мастера создания проекта

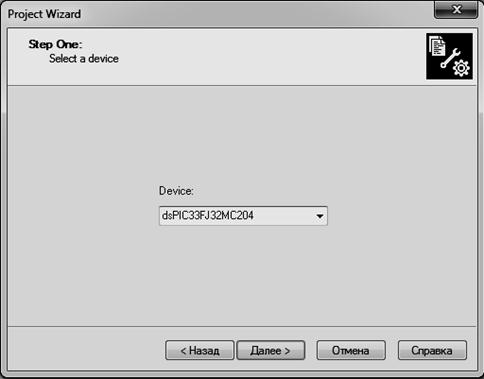

5. 3 В окне выбора микроконтроллера установите dsPIC33fj32mc204
(рисунок 18.3) и нажмите кнопку «Далее».
Рисунок 18.3 – Выбор микроконтроллера

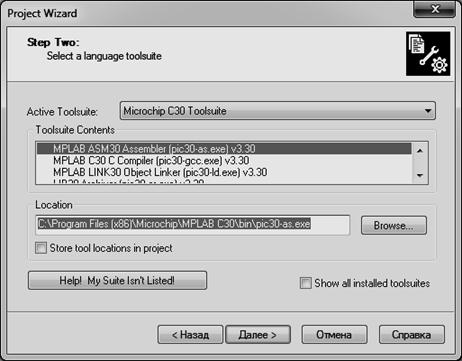

5. 4 В окне выбора языка программирования в качестве инструмента программирования (Active Toolsuite) установите «Microchip C30 Toolsuite», и выберите язык программирования Assembler ASM30 (рисунок 18.4) и нажмите кнопку «Далее».
Рисунок 18.4 – Выбор средства и языка программирования

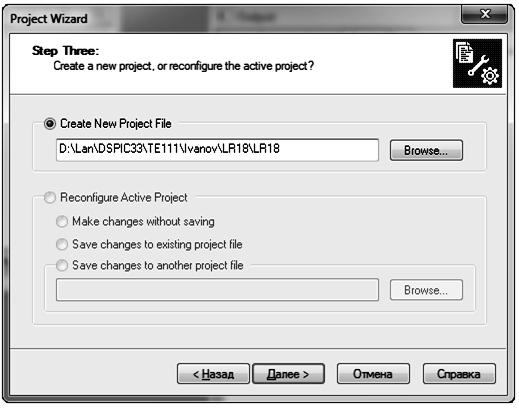

5. 5 В окне выбора пути к каталогу сохранения файлов проекта выберите «Browse…» (рисунок 18.5).
Рисунок 18.5 – Выбор каталога для сохранения проекта
5. 6 В открывшемся окне выберите путь: «Мой компьютер\Локальный диск D\Lan\DSPIC33\TE111\Ivanov\LR18\».
Примечание – Фамилию учащегося, набранную буквами английского алфавита, выбрать из списка своей учебной группы и создать папку для лабораторной работы №18.
В поле «Имя файла» задайте имя файла: LR18. Нажмите «Сохранить». В открывшемся окне (рисунок 18.5) в поле «Create New Project File» конечный пункт должен выглядеть так: «D:\Lan\DSPIC33\TE111\Ivanov\LR18\LR18». Нажмите кнопку «Далее».

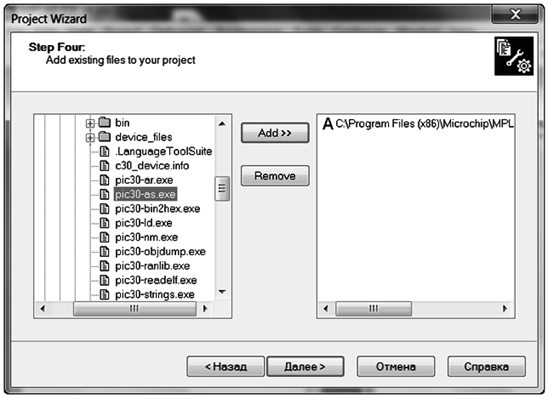

5. 7 В открывшемся окне (рисунок 18.6) добавим существующие файлы в проект: «+C\+Program Files (x86)\+Microchip\+MPLAB ASM30 Suite\+bin». В открытой папке выбрать файл «pic30-as.exe» и добавить его, нажав «Add». Нажать кнопку «Далее».
Рисунок 18.6 – Добавление существующих файлов в проект

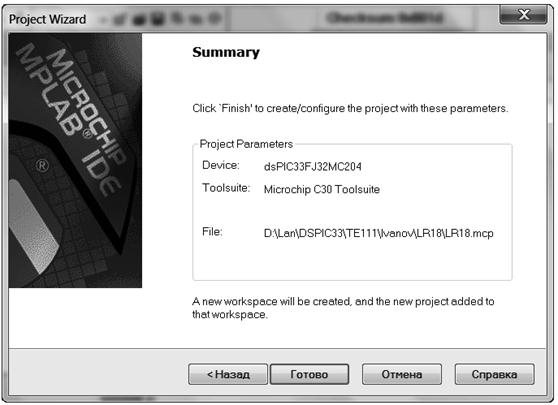

5. 8 В открывшемся окне суммарной информации по проекту убедитесь, что МК и средство программирования выбраны правильно и нажмите кнопку «Готово» (рисунок 18.7).
Рисунок 18.7 – Суммарная информация по проекту
5. 9 После создания проекта в него необходимо добавить файлы с исходным кодом программы МК. Для этого необходимо воспользоваться пунктом меню «File → New». В открывшемся окне (рисунок 18.8) наберите листинг программы вычисления значения выражения (25 + 13) × (18 – 9), которая приведена в методических указаниях к данной лабораторной работе.
