Туннели

Понятие связанных стрелок используется для управления уров­нем детализации диаграмм. Если одна из стрелок диаграммы отсутст­вует на родительской диаграмме (например, ввиду своей несущест­венности для родительского уровня) и не связана с другими стрелками той же диаграммы, точка входа или выхода этой стрелки на диаграмме обозначается туннелем. На рис.10, например, стрелка "корпоратив­ная информационная система" — важный механизм исполнения для данной диаграммы, но, возможно, она более нигде не применяется в модели. Туннель в данном случае используется как альтернатива загромождению родительских диаграмм стрелками, несущественными для их уровня.

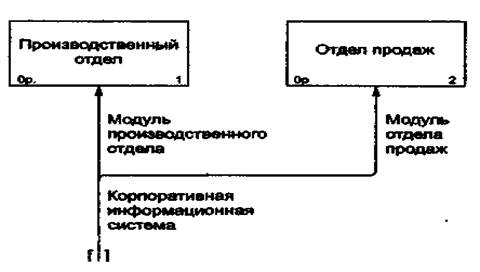

Рис.10 Пример применения туннеля

Кроме того, туннели используются для отражения ситуации, когда стрелка, присутствующая на родительской диаграмме, отсут­ствует в диаграмме декомпозиции соответствующего блока. На рис.11 туннель у стрелки "модель производственного отдела" озна­чает, что на диаграмме декомпозиции производственного отдела отсутствует стрелка механизма управления с соответствующим на­именованием.

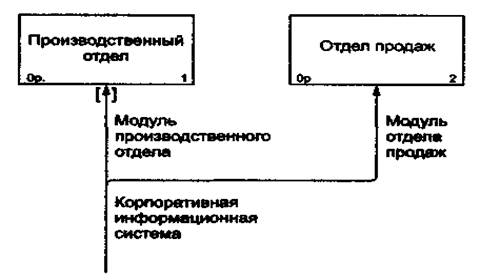

Рис. 11. Пример применения туннеля
