Другие диаграммы IDEF0 (демонстрационные)

В дополнение к контекстным диаграммам и диаграммам декомпо­зиции при разработке и представлении моделей могут применяться другие виды IDEF0-диаграмм: дерево модели и презентационные диаграммы.

Дерево модели — обзорная диаграмма, показы­вающая структуру всей модели. На рис. 12 приведен фрагмент такой диаграммы. Обычно вершина дерева соответствует контекстному блоку, под вершиной выстраивается вся иерархия блоков модели. Од­нако не запрещается назначать вершиной произвольный блок, помещая под ним все его детские блоки.

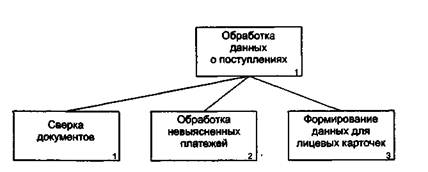

Рис. 12. Фрагмент дерева модели

Из-за высокой итеративности функционального моделирования можно ожидать, что дерево модели будет неоднократно изменяться существенным образом до тех пор, пока не будет получена его стабильная версия. Обзор модели с ис­пользованием дерева помогает сконцентрироваться на функциональ­ной декомпозиции модели.

Презентационные диаграммы (For Exposition Only diagrams — FEO diagrams) часто включают в мо­дели, чтобы проиллюстрировать другие точки зрения или детали, вы­ходящие за рамки традиционного синтаксиса IDEF0. Диаграммы FEO допускают нарушение любых правил построения диаграмм IDEF0 в целях выделения важных с точки зрения аналитика частей модели. Ес­тественно, если диаграмма FEO включена в модель исключительно для отображения другой точки зрения на систему, она, скорее всего, внешне будет выглядеть как обыкновенная IDEF0-диаграмма, удовле­творяя всем ограничениям IDEF0.

Один из способов использования FEO-диаграмм состоит в отделе­нии функционального блока от его окружения посредством создания диаграммы с единственным блоком и всеми относящимися к нему стрелками наподобие контекстной диаграммы. Это может оказаться полезным в ситуациях, когда необходимо быстро получить информацию об интерфейсе (стрелках) функционального блока, а со­ответствующая диаграмма декомпозиции содержит слишком много объектов.

Кроме того, встречаются следующие виды презентационных диа­грамм:

· копия IDEFO-диаграммы, которая содержит все функциональные блоки и стрелки, относящиеся только к одному из функциональ­ных блоков, — это позволяет отразить взаимодействие между этим блоком и другими объектами диаграммы;

· копия IDEFO-диаграммы, которая содержит все функциональные блоки и стрелки, непосредственно относящиеся только ко входу и/или выходу родительского блока;

· различные точки зрения, как правило, на глубину одного уровня декомпозиции.
