Наружные стены здания как и для железобетонного каркаса предполагается выполнить из самонесущих кирпичных стен. Толщину стен можно принять равными 510мм, в предположении дополнительного наружного утепления. На рисунке 7.1 приведена схема расположения элементов в перекрытии.
Наиболее выгодной считается компоновка с поперечными главными балками Б1. В качестве настила необходимо применять монолитный железобетонный настил. Шаг балок настила Б2 колеблется примерно от 1,2 до 2,5м. При этом пролет главных балок должен быть кратным шагу балок настила.
Главные балки и балки настила в перекрытиях зданий как правило проектируются из прокатных двутавров. Обычно применяются нормальные двутавры по ГОСТ 26020-83 типа Б или широкополочные двутавры типа Ш. Сортамент двутавров по ГОСТ 26020-83 приведен в Приложении В.
В курсовом проекте толщина железобетонной плиты может быть принята в зависимости от нагрузки и шага балок ai согласно таблицы 3.1.
Таблица 3.1
Нормативная нагрузка, кН/м2 | Толщина плоской железобетонной плиты hпл, при шаге балок настила ai, см | |||||
5-10 | 50-60 | 60-70 | 70-80 | 80-90 | 90-100 | |
10-15 | 60-70 | 60-70 | 70-80 | 80-90 | 90-100 | 100-110 |

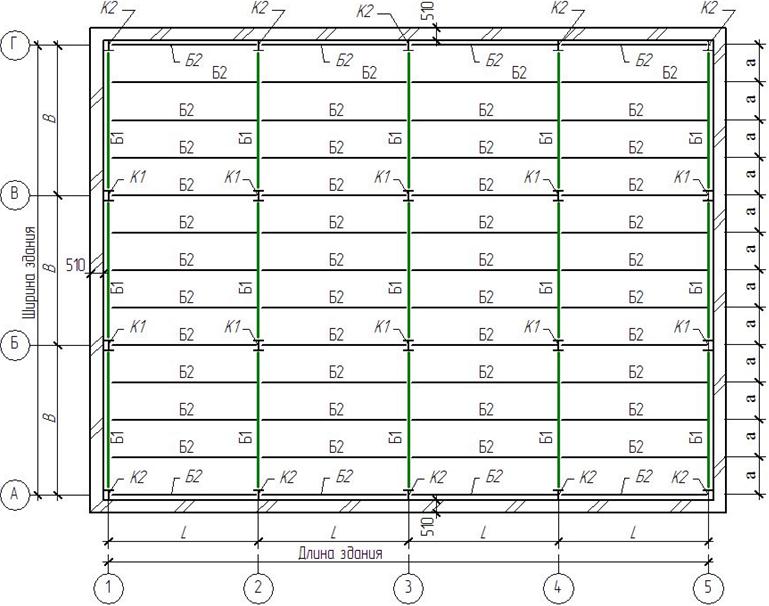

Рисунок 3.1 – Схема размещения несущих элементов стального каркаса
