Усиление ОБП сигнала в двухканальном усилителе (схема Кана)

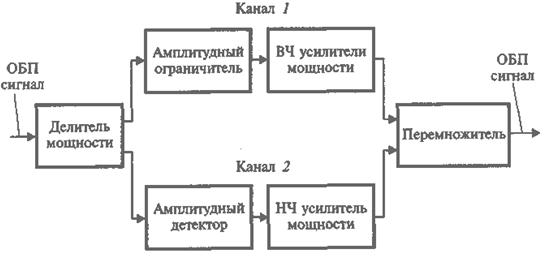

Получение малого уровня нелинейных искажений в ВЧ усилителях мощности является сложной технической задачей, связанной к тому же со снижением КПД радиопередатчика. В схеме двухканального усилителя удается разрешить данную проблему путем раздельного усиления двух сигналов, один из которых содержит информацию о фазовой модуляции, другой - об амплитудной (рис. 20.4). В канале 1 усиливается ВЧ сигнал с постоянной амплитудой, содержащий информацию о фазовой модуляции. Постоянство амплитуды сигнала обеспечивается в канале с помощью включенного на его входе амплитудного ограничителя. В канале 2 усиливается только огибающая сигнала - низкочастотный сигнал, содержащий информацию об амплитудной модуляции. После усиления до требуемой величины мощности сигналы с выходов обоих каналов перемножаются, вновь образуя сигнал ОБП.
