Задача – необходимо найти оптимальное сопротивление нагрузки. Под-

бор можем осуществлять, меняя резонансное сопротивление колебательного

контура:

,

где - собственное сопротивление контура,

- вносимое сопротивление, меняется подбором связи с нагрузкой:

,

- добротность нагруженного контура.

Таким образом, меняя связь между катушками, можно менять .

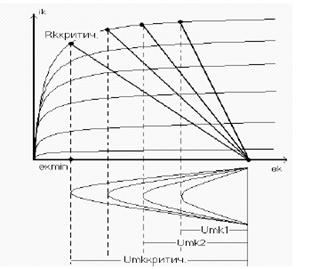

Рис. 4.1. Динамические характеристики для отсечки

в недонапряженном режиме

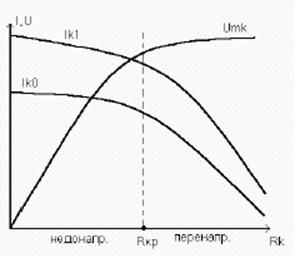

Рис. 4.2. Нагрузочные

характеристики для отсечки

Рис. 4.3. Мощностные нагрузочные характеристики для отсечки

.

Из всех рисунков видно, что в граничном режиме полезная мощность

максимальна. Следовательно, такой режим является оптимальным для ГВВ, а

Rкритическое называется оптимальным. Очевидно, что существует и оптимальная

связь между контуром и нагрузкой.
