УГФС 1 Структурная схема радиопередатчика

Структурные схемы РПУ. Во многих случаях структура РПУ состоит из двух частей – возбудитель и усилитель мощности. В возбудителе на малом уровне мощности формируются высокочастотные колебания и производится их модуляция. В усилителе мощности эти колебания усиливаются и по фидеру поступают в антенну. Рассмотрим два примера радиовещательных передатчиков.

Рис. 1.1. Структурная схема передатчика с амплитудной модуляцией.

На рис. 1.1 представлена структура передатчика с амплитудной модуляцией. Возбудитель (задающий генератор - ЗГ) представляет собой маломощный автогенератор, частота которого стабилизирована кварцевым резонатором. Последующие каскады усиливают мощность до необходимого уровня. Структурная схема – многокаскадная. Первый после ЗГ каскад – буферный (БК), он ослабляет влияние последующих каскадов на возбудитель(автогенератор), что предотвращает ухудшение стабильности его частоты. Последующее умножение частоты в одном или нескольких каскадах (УЧ) позволяет понизить частоту возбудителя, что также способствует повышению её стабильности, ослабляет влияние мощных каскадов и нестабильности нагрузки на возбудитель. В данной схеме модуляция осуществляется в промежуточном каскаде (МК – модулируемый каскад), модулирующее напряжение

поступает на МК через усилитель низкой частоты – модулятор М. Модулированные колебания поступают далее на усилитель мощности УМ, с выхода которого по фидеру сигнал проходит в антенну.

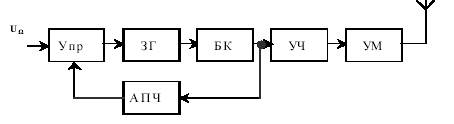

Рис. 1.2. Структурная схема передатчика с частотной модуляцией

На рис. 1.2 приведена структурная схема передатчика с частотной модуляцией. Модуляция осуществляется с помощью устройства управления(Упр) частотой автогенератора. Для стабилизации средней частоты ЧМ - колебаний используется схема автоподстройки частоты (АПЧ).

В подобных схемах используются следующие каскады:

- генераторы с внешним возбуждением (далее ГВВ) в виде усилителя

мощности или умножителя частоты;

- автогенераторы (далее АГ).
