Переходная характеристика. Переходной характеристикой (переходным процессом) динамического звена называют зависимость выходной величины от времени при подаче на вход звена ступенчатого сигнала единичной амплитуды. Следовательно, переходная характеристика отображает реакцию звена на единичный ступенчатый сигнал.
Частотные характеристики звеньев. Если на вход динамического звена поступает сигнал синусоидальной формы определенной частоты, то выходной сигнал имеет те же синусоидальную форму и частоту, но другие амплитуду и фазу. В связи с этим различают амплитудно-частотные и фазово-частотные характеристики звеньев.
Амплитудно-частотная характеристика выражает отношение амплитуды колебаний на выходе звена к амплитуде колебаний на его входе в зависимости от частоты выходного сигнала (Рисунок 9, а)
А (ω) = Авых/Авх = f (ω), [1.19]
где Авых - амплитуда выходного сигнала; Авх - амплитуда входного сигнала; ω - угловая частота.

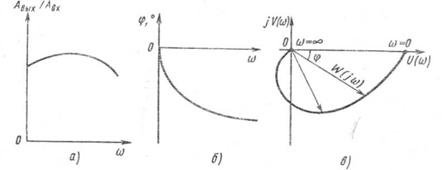

Рисунок 9 - Частотные характеристик звеньев: а- амплитудно-частотная; б - фазово-частотная; в – амплитудно-фазовая
|
|
|
Фазово-частотная характеристика выражает зависимость разности фаз между входными и выходными колебаниями звена от частоты входного сигнала (Рисунок 9, б ):
φ = f(ω), [1.20]
где φ - фазовый угол. Опережению фазы соответствует φ>0, а отставанию φ<0.
В теории автоматического регулирования используют комплексную амплитудно-фазовую характеристику (Рисунок 9, в), в которой дают соотношения между амплитудами выходного и входного сигналов и сдвигом фаз при изменении частоты колебаний входного сигнала от 0до ∞:
