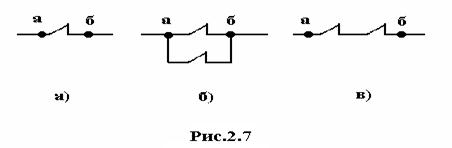

б) – при необходимости повысить надежность замыкания цепи а-б.
Резервный элемент подключен параллельно к основному.
в) – при необходимости повысить надежность размыкания цепи а-б.
Резервный элемент подключен последовательно к основному.
Если надо повысить надежность размыкания и размыкания, то необходимо использовать сложные схемы резервирования, сочетающие последовательные и параллельные соединения элементов.
Структурное резервирование применяется и для повышения достоверности величин на выходе объекта. Например, с целью повышения достоверности результатов работы ЭВМ две машины решают одну и ту же задачу. Результат считается верным, если совпадают результаты двух машин. Такое «резервирование» называется дублированием.
Число работающих машин может быть равным трем. Результат считается верным, если он совпадает с результатами не менее чем двух машин. Такое «резервирование» называется мажоритарным резервированием по принципу «два из трех», может быть мажоритарное резервирование «три из пяти», «пять из семи».
Рис.2.8.
Схема мажоритарного резервирования «два из трех»
