Масляные насосы

Масляный насос предназначен для нагнетания масла в магистрали системы смазки.

В двигателях автомобилей, как правило, используются шестеренчатые насосы с шестернями внешнего зацепления (рис.2.а). В отдельных конструкциях применяются шестерни внутреннего зацепления (рис.2.б).

Основу масляного насоса, схема которого показана на (рис.2.а), составляют две находящиеся в зацеплении шестерни, одна из которых приводится в движение валиком, а другая свободная от вращения на оси. Обе шестерни размещены в корпусе с минимальными торцовыми и радиальными зазорами. При работе насоса масло, находящееся во впадинах между зубьями шестерен, транспортируется в направлении, указанном стрелками, в полость 2. Здесь за счет входа зубьев в зацепление масло выжимается из впадин и нагнетается в магистраль.

При входе зубьев в зацепление образуется замкнутый объем, в котором создается большое давление, вызывающее повышенный износ вала, втулок и способствующее кавитационному разрушению шестерен. Во избежание этого явления на торцовых плоскостях корпуса и крышки насоса выфрезеровываются разгрузочные канавки 1, по которым масло может перетекать из указанных объемов в полость нагнетания. Подобную разгрузку можно осуществить и путем применения шестерен с косым зубом.

В системах смазки с мокрым картером могут применяться одно- или двухсекционные масляные насосы.

На рис. 2.в показан двухсекционный насос двигателя ЯМЗ-238. Обе секции этого насоса расположены последовательно в одном корпусе, разделенном специальной перегородкой. Ведущие шестерни секций приводятся во вращение общим валом, а ведомые свободно посажены на общей оси.

Большая секция обеспечивает подачу масла под давлением в главную масляную магистраль двигателя, а секция меньшего размера прокачивает масло через радиатор.

Расположение масляного насоса и его привод зависят от общей компоновки двигателя и типа системы смазки.

В системах смазки с мокрым картером масляный насос может устанавливаться внутри двигателя, если его привод осуществляется от коленчатого вала, или на наружной стенке блок-картера, если он приводится от распределительного вала.

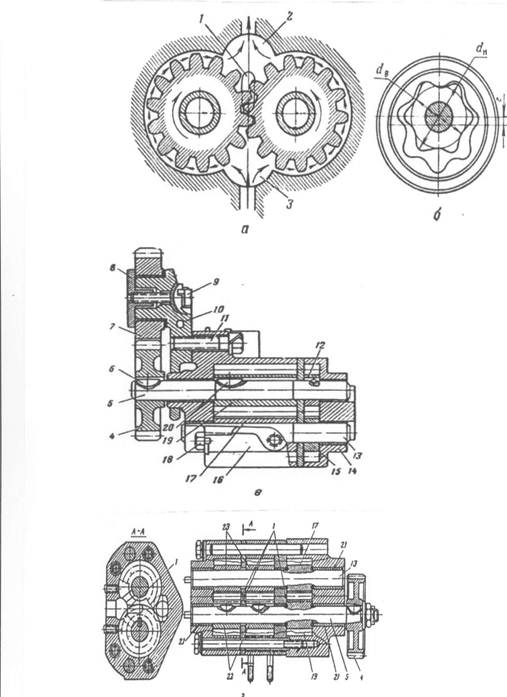

Рис.2. Шестеренчатые насосы:

а - односекционный с шестернями внешнего зацепления; б — с шестернями внутреннего зацепления; в - двухсекционный насос; г - трехсекционный насос; 1 - разгрузочная канавка; 2 - нагнетательная полость; 3 - всасывающая полость; 4 - ведомая шестерня; 5 - ведущий валик; б и 20 -шпонки; 7 - промежуточная шестерня; 8 - упорный фланец; 9 - болт крепления промежуточной шестерни; 10 - ось промежуточной шестерни; 11 - болт крепления оси; 12 - ведущая шестерня радиаторной секции; 13 - ось ведомых шестерен; 14 - корпус радиаторной секции; 15 - ведомая шестерня радиаторной секции; 16 - корпус нагнетательной секции; 17 — ведомая шестерня нагнетающей секции; 18 - стяжной болт; 19 - ведущая шестерня нагнетающей секции; 21 - втулки шестерен; 22 - ведущие шестерни откачивающих секций; 23 - ведомые шестерни откачивающих секции.
