Вопрос 9: Нарисуйте форму сигнала на входе и выходе: а) импульсного детектора; б) пикового детектора

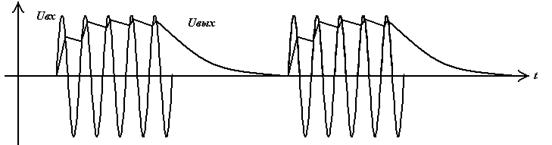

а) импульсный детектор:

предназначен выделения огибающей одиночного радиоимпульса

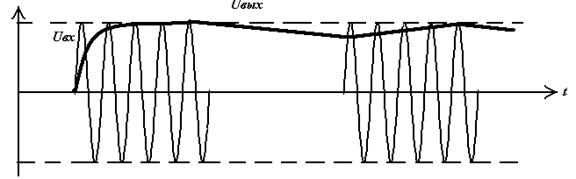

б) пиковый детектор:

предназначен для выделения огибающей последовательности радиоимпульсов

Вопрос 10: Как перевести импульсный детектор в режим пикового детектирования при сохранении величины К_д?

Отличие импульсного детектора от пикового заключается в том, что они имеют разные постоянные времени цепи:

Для импульсного детектора: τ_ц=RC~t_уст

Для пикового детектора: τ_ц=RC~T_п

Сохранение величины К_д означает, что R=const, а, значит, мы должны поменять емкость С пропорционально отношению t_уст/T_п

Т.е С_пик=С_имп·T_п/t_уст

Вопрос 11: Когда возникает необходимость двойного преобразования частоты в приемниках? Какая из промежуточных частот f_пр1 или f_пр2 должна быть больше другой и почему?

В начале скажем, почему необходимо, в принципе преобразование частоты.

Избирательная цепь, обеспечивающая избирательность по соседнему каналу, имеет добротность, которая описывается по следующей формуле:

Т.к. полоса не меняется, а частота сигнала большая, то мы получаем физически нереализуемую добротность нашего контура. А если задаваться реальной добротностью (порядка 80…100), то получается, что и частота наша будем меньше.

Промежуточную частоту мы выбираем из следующих соображений:

Максимальная промежуточная частота определяется из критерия обеспечения избирательности по зеркальному каналу, а минимальная – из критерия обеспечения избирательности по соседнему каналу. В итоге мы получаем так называемую «вилку» частот:

Если же условие вилки не выполняется (f_{пр min}>f_{пр max}), то нам необходимо применить двойное преобразование частоты.

Как же должны соотноситься между собой частоты f_пр1 и f_пр2?

f_пр1 должна быть больше, чем f_пр2. Т.к. первым преобразованием частоты мы будем обеспечивать избирательность по зеркальному каналу, который отстоит от f_c на 2 f_пр1. А уже второе преобразование обеспечивает избирательность по соседнему каналу. И эта f_пр2 должна быть небольшой.

Вопрос 12: Нарисуйте основные принципиальные схемы входных цепей для настроенной и ненастроенной антенн. Сформулируйте отличие в требованиях по входным цепям приемников КВ и УКВ диапазонов, учитывая эквивалентные схемы антенн.

Ненастроенная антенна

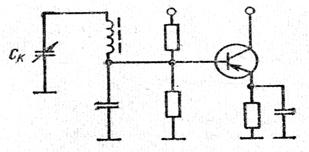

Схема входной цепи с непосредственной связью с антенной и индуктивной связью с транзистором	Схема входной цепи с непосредственной связью с магнитной антенной и внутриемкостной связью с транзистором
Схема входной цепи с внешнеемкостной связью с антенной и внутриемкостной связью с транзистором	Схема входной цепи с внутриемкостной связью с антенной и индуктивной связью с транзистором
Схема входной цепи с индуктивной связью с антенной и транзистором	Схема входной цепи с комбинированной связью с антенной и индуктивной связью с транзистором

Настроенная антенна

Схема входной цепи с индуктивной (трансформаторной) связью с настроенной антенной

Схема входной цепи с автотрансформаторной связью с настроенной антенной и транзистором

Схема входной цепи с внутриемкостной связью с настроенной антенной и входом УРЧ

Нарисуем теперь эквивалентные схемы ненастроенной и настроенной антенн:

Для входных цепей УКВ и КВ диапазона имеются следующие отличия в требованиях ко входным цепям:

В УКВ должно быть согласование ВЦ с нагрузкой. Это согласование осуществляется либо частичным включением, либо должна быть трансформаторная связь

Вопрос 13: Определите резонансный коэффициент усиления К₀ и полосу пропускания П_0,7 усилителя промежуточной частоты (УПЧ), состоящего из четырех каскадов ( n =4) с одиночными настроенными контурами, если коэффициенты усиления и полосы пропускания отдельных каскадов соответственно равны:

К₀₁ = 5 П₁= 10 кГц

К₀₂ = 8 П₂= 10 кГц

К₀₃ = 10 П₃= 31,2 кГц

К₀₄ = 3 П₄= 31,2 кГц

Учтите, что функция расширения полосы пропускания УПЧ имеет следующие значения:

n
		1,56	1,96	2,3

Решение: Для начала определим резонансный коэффициент усиление K₀:

Получаем:

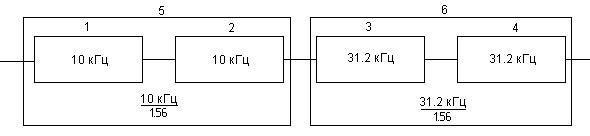

Для определения полосы пропускания 4-х контуров, выполним некоторое преобразование. Объединим 1 со 2 и 3 и 4 контура, для наглядности изобразим.

Полоса пропускания парных контуров, т.е. 5 и 6 уменьшится в раз. Рассчитаем полосы этих парных контуров:

так как контуров 2, то n = 2.

Соответственно и для :

Теперь можно определить и :

.

Вопрос 14: Какие условия необходимо обеспечить для получения максимального коэффициента преобразования, если используется преобразующий элемент с квадратичной вольтамперной характеристикой при U>0? Поясните графически свои утверждения.

Для начала дадим определение для коэффициента преобразования.

Коэффициент преобразования – это преобразование крутизны на эффективное сопротивление.

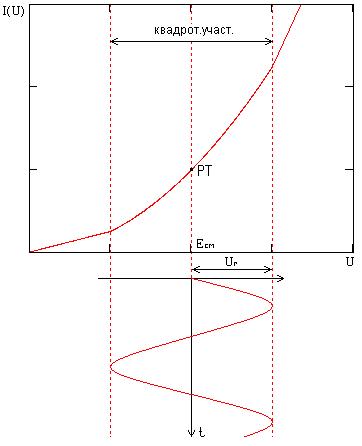

Изобразим квадратурную вольтамперную характеристику при U > 0:

Для обеспечения максимального коэффициент преобразования необходимо максимальное изменение крутизны S, чтобы захватить весь квадратичный участок. Для максимального изменения крутизны нужно выбрать рабочею точку (РТ, Есм) и сигнал, который бы охватывал характеристику амплитудой Uг.
