Базы и базирование в технологии машиностроении

Задачи определения положения детали в машине, положения заготовки во время обработки в станке, положения готовой детали определяют качесвто детали и машины в целом.

Теория базирования разрабатывалась в двух направлениях:

1. Обобщение опыта в практике.

2. Теория базирования основана на теории механике, т.е. определения положения тела в пространстве.

Основоположником теории базирования является Б.С. Балакшин ГОСТ 21495-76. Базирование и базы в механике.

Независимое перемещение тела определяется степенью свободы. Абсолютно твердое тело имеет 6 степеней свободы. Что бы придать ему состояние покоя относительно выбранной системы покоя, его надо лишить 6 степеней свободы, т.е. наложить на него 6 ограничивающих связей.

Вывод: Если в избранной системе отсчета требуется создать для тела с определенной скоростью в одном или нескольких направлениях, то соответсвие числа геометрических связей должно быть заменено таким же числом кинематических связей, т.е. движение покоя относительно.

Базой называется поверхность или сочетание поверхностей, ось, точка, принадлежащая заготовке.

Комплект баз – совокупность 3-х баз образующих систему координат.

Классификация баз – система баз в 3-х координатах. Конструкторские базы, технологические базы.

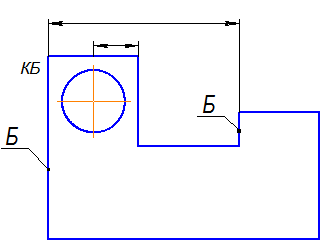

Конструкторская база – это поверхность, линия или точка, относительно которой на рабочем чертеже детали координировано положение плоскости, других поверхностей, заданных чертежом.

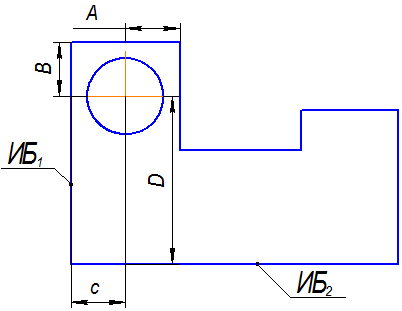

Исходная база – это поверхность, линия или точка, относительно которой в операционной карте координировано положение обрабатываемой поверхности.

Установочная база – поверхность, только поверхность, при установке.

Эскиз обработки – это поле поверхности, выдерживаемое при обработке, обрабатываемая поверхность выделяется на эскизе толстой сплошной линей в 2-3 раза толще основной.

Измерительный аппарат - это поверхность, точка поверхности, относительно которой измерением проверяют исходный размер, контролируемый после обработки.

Вследствие разного назначения баз требования к ним неодинаковые, поэтому задача совмещения баз довольно сложна.

1. Возможно, совмещение баз зависит от взаимной координации поверхности на чертеже детали.

2. Вследствие производственной погрешности.
