Комплектные метчики

Нарезание резьбы вручную одним метчиком можно осуществить только в сквозных отверстиях небольшого диаметра. Глухое отверстие трудно нарезать одним метчиком из-за большой толщины срезаемого слоя и возможного скопления стружки в канавках. Приходится применять комплект из нескольких метчиков и соответственно распределять между ними работу.

Применение комплекта метчиков позволяет:

- уменьшить усилие резания,

- улучшить качество и точность обработки,

- уменьшить длину недореза при обработке глухих отверстий.

Черновой метчик выполняет основную работу по вырезанию профиля резьбы (50…70%) и имеет минимальный угол φ, а чистовой зачищает резьбу и калибрует (20…30%). Нагрузка может распределяться как по профильной (рис. 25 б) так и по последовательной (рис. 25 в) схемам резания.

В первом случае наружный и средний диаметры резьбы метчиков различны, резание осуществляется по всему профилю резьбы; каждый последующий метчик зачищает резьбу по сторонам, поэтому в точном исполнении нуждается только чистовой метчик. Чистовой метчик срезает металл по всей высоте профиля – стружка получается толстая, что приводит к увеличению интенсивности износа. Такая схема распространена для метрических резьб.

В случае последовательной схемы распределения припуска у метчиков в комплекте изменяется только наружный диаметр. Чистовой метчик менее нагружен. Отсутствие понижения по среднему диаметру у предварительных метчиков и неточное их изготовление может привести к браку. Применяется для трапецеидальных резьб с широким допуском и для труднообрабатываемых материалов.

в)

б)

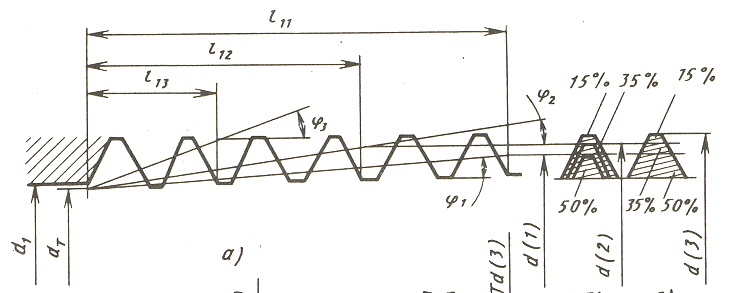

Рис. 12. Распределение нагрузки между метчиками комплекта

10.2.3.Бесканавочные метчики (рис. 13.)

Стружечная канавка не сквозная, а прорезается на длине несколько превышающей длину режущей части под углом наклона к оси 100…150. Направление канавки противоположно направлению нарезки резьбы. Дно канавки располагается под углом к оси метчика 50…100. на калибрующей части выполняется обратная конусность не менее 0,2 мм на 100 мм длины.

Достоинства бесканавочных метчиков:

- снижение шероховатости обрабатываемой поверхности,

- повышение прчности,

- более полное использование материала за счет увеличения длины канавки.

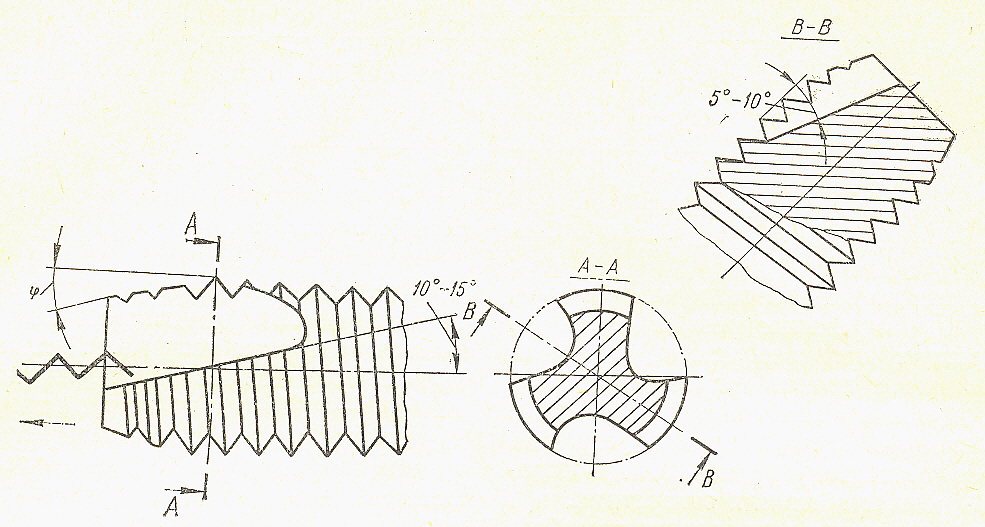

Рис. 13. Бесканавочный метчик

Рекомендуются при обработке легких сплавов, цветных металлов, вязкой и нержавеющей сталей.
