Геометрия метчиков

• Передний угол зависит от обрабатываемого материала.

Боковые передние углы в главной секущей плоскости в точках режущей кромки, лежащих на диаметре d_i:

,

где ε – угол профиля резьбы.

• Задний угол получают путем затылования режущей части по Архимедовойспирали (рис. 24 в). Величину затылования определяют по формуле:

Боковые задние углы в главной секущей плоскости в точках режущей кромки, лежащих на диаметре d_i:

.

Заднийугол на вершине должен обеспечивать боковые задние углы в пределах 15…20^΄. Кинематический задний угол отличается от статического (рис. 23) и определяется по формуле:

X

В

к

к

С

E

τx

кк

D

D

F

φ

dx

X

E

С

В

Рис. 11. Определение кинематического заднего угла метчиков

Затылование калибрующей части метчика приводит:

- к снижению сил трения;

- к уменьшению опорной поверхности и ухудшению направления метчика в работе;

- к быстрому уменьшению диаметра метчика при переточках;

- к защемлению стружки между задней затылованной поверхностью и нарезаемой резьбой при вывинчивании метчика из обработанного отверстия.

Поэтому у ручных метчиков калибрующая часть не затылуется Гаечные метчики не вывертываются из обработанного отверстия, поэтому затылуются и по калибрующей части по наружному диаметру. Для обеспечения достаточной опоры затылуют не на всю ширину зуба, а оставляют 1/3 часть незатылованной.

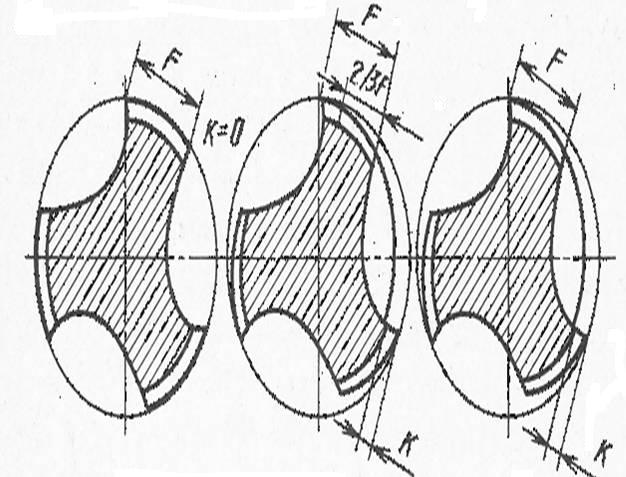

а) б) в) Рис. 24 Форма задней поверхности метчика
