Броневой корпус машины и башня служат для размещения и защиты экипажа, вооружения, боеприпасов, агрегатов и механизмов машины от поражения огнем противника, для защиты экипажа от проникающей радиации ядерного взрыва, от пылеобразных радиоактивных веществ, наведенной радиации, действия отравляющих веществ и бактериальных средств.
Корпус
Корпус является остовом, который соединяет в единое целое все агрегаты и механизмы машины, воспринимает нагрузки, возникающие при движении, преодолении препятствий и стрельбе, и, кроме того, обеспечивает необходимый запас плавучести машины. Он представляет собой коробку, сваренную из стальных броневых листов.
С внешней стороны к нижнему наклонному листу носовой части машины привариваются буксирные крюки с пружинными защелками и проушины для крепления машины при транспортировании, платики и проушины для крепления тралящего оборудования.
В верхнем наклонном листе имеется проем, который закрывается откидным ребристым листом 2 (рис. 3.1).
|
|
По бортам машины приварены ограничители 57 для уменьшения изгиба передних балансиров, отбойники 59 гусениц для исключения повреждения корпуса передних гидроамортизаторов гребнями гусениц, а также кронштейны и фланцы для крепления узлов ходовой части.
На передних наклонных листах приварены штуцера 65 для соединения пневмосистемы тралящего оборудования с пневмосистемой машины, на боковых листах – хомуты 66 для крепления штанг тралящего оборудования.
На верхних бортовых листах выполнены амбразуры для установки и ведения огня из пулеметов ПК и автоматов АКМ. Амбразуры закрываются броневыми крышками.
Крыша корпуса состоит из съемной крыши 9 и несъемных листов.
В крыше предусмотрены люки для доступа к двигателю, для входа и выхода экипажа и десанта, отверстия для заправки ГСМ и охлаждающей жидкости, для установки габаритных фонарей, воздухозаборной трубы, шахты для установки приборов наблюдения.
Днище корпуса выполнено из листов легированной стали. Для обслуживания агрегатов машины в днище имеются отверстия с пробками и лючки, закрытые крышками. Герметичность лючков и отверстий обеспечивается резиновыми прокладками. Для улучшения условий обитаемости экипажа силовое отделение изолировано от обитаемых отделений теплозвукозащитной перегородкой.

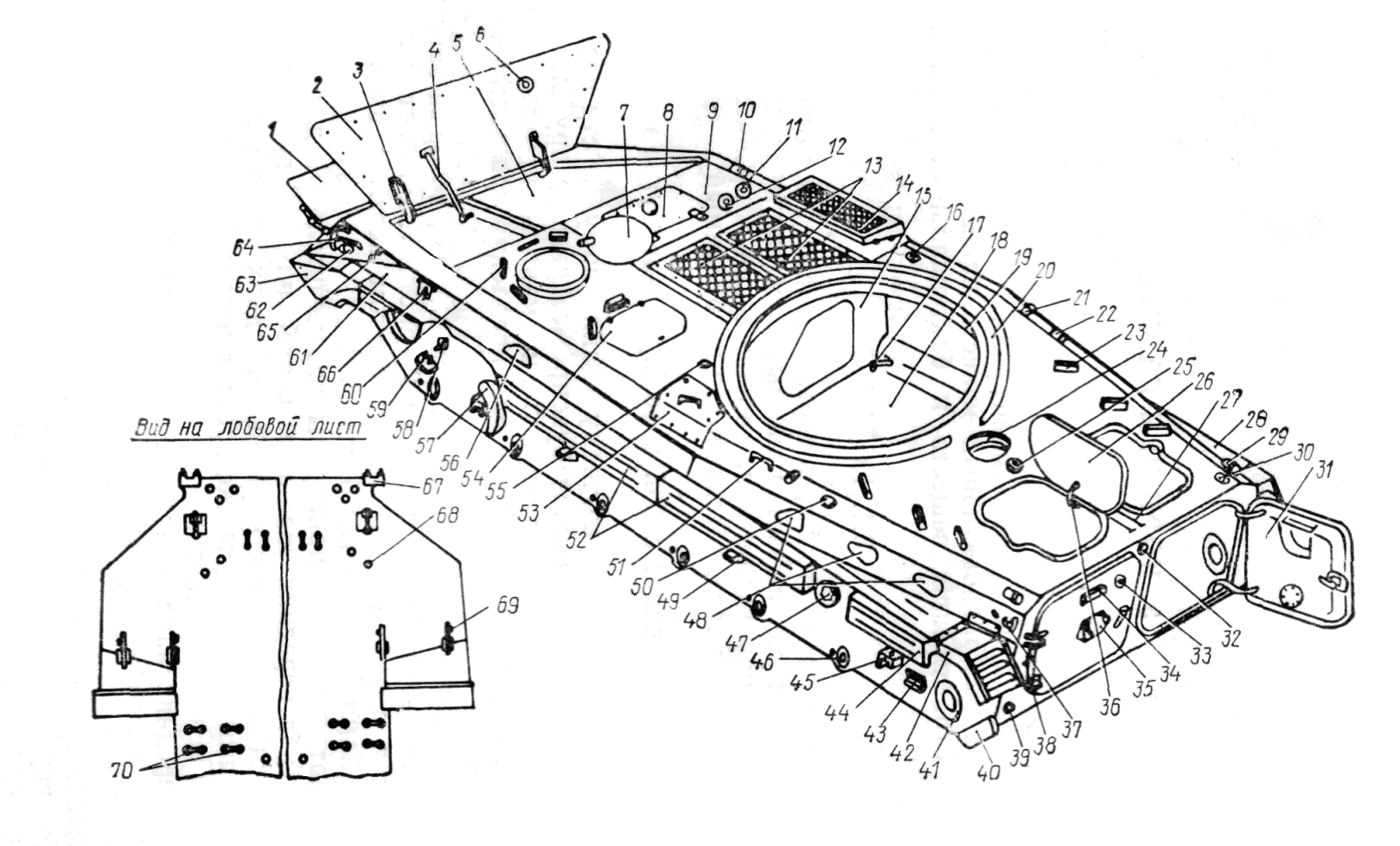

Рис. 3.1. Корпус машины:
1 – водоотражательный щиток; 2 – ребристый лист; 3 – скоба; 4 – стопор; 5 – нижний наклонный лист; 6 – пробка отверстия для заправки маслом КП; 7 – крышка люка механика-водителя; 8 – крышка люка для доступа к двигателю; 9 – съемная крыша; 10 – колпак обратного клапана выброса воды носовым откачивающим насосом; 11 – пробка отверстия для заправки масляного бака; 12 – пробка отверстия для заправки охлаждающей жидкостью;
13 – сетки над жалюзи; 14 – сетка над заслонками эжектора; 15 – перегородка силового отделения; 16 – колпак обратного клапана выброса воды из силового отделения; 17 – рукоятка лючка для выброса газов из подогревателя; 18 – днище; 19 – кольцевой воздуховод; 20 – подбашенный лист; 21 – бортовой габаритный фонарь; 22, 50 – колпаки клапанов вытяжных вентиляторов; 23, 60 – шахты для ТНПО-170А; 24 – шахта для воздухозаборной трубы; 25, 33 – пробки отверстий для заправки топливных баков; 26 – крышка люка десантного отделения; 27 – торсион; 28 – полка крыла; 29 – кормовой габаритный фонарь; 30 – колпак обратного клапана выброса воды кормовым откачивающим насосом; 31 – дверь-бак;
32 – стоп-сигнал; 34 – защитный кожух прибора ТНПО-170А; 35 – броневая крышка амбразуры для стрельбы из автомата; 36 – сектор; 37 – буксирный крюк; 38 – стопор; 39 – проушина для крепления машины при транспортировании; 40 – отбойник; 41 – отверстие для кривошипа направляющего колеса; 42 – направляющий аппарат; 43 – направляющая очистителя; 44 – задняя часть крыла; 45 – кронштейн пружинного упора; 46 – кронштейн подвески; 47 – фланец для крепления поддерживающего катка; 48, 56 – броневые крышки амбразур для стрельбы из пулемета и автоматов; 49 – кронштейн резинового упора; 51 – поручень; 52 – средние части крыла; 53 – крышка люка для доступа к ФПТ; 54 – крышка люка десантника; 55 – колпак циклона ВЗУ; 57 – ограничитель; 58 – кронштейн крепления гидроамортизатора; 59 – отбойник гусеницы; 61 – передняя часть крыла; 62 – передний габаритный фонарь; 63 – поплавок; 64 – ограждение фары; 65 – штуцера; 66 – хомут; 67, 69 – проушины; 68 – бонка; 70 – платик
|
|
В перегородке предусмотрены люки, закрытые крышками 4 (рис. 3.2), 5, 6, 11, 18 для доступа к узлам силового отделения, отверстия для тяг приводов управления, проводов электрооборудования, соединительного вала КП.

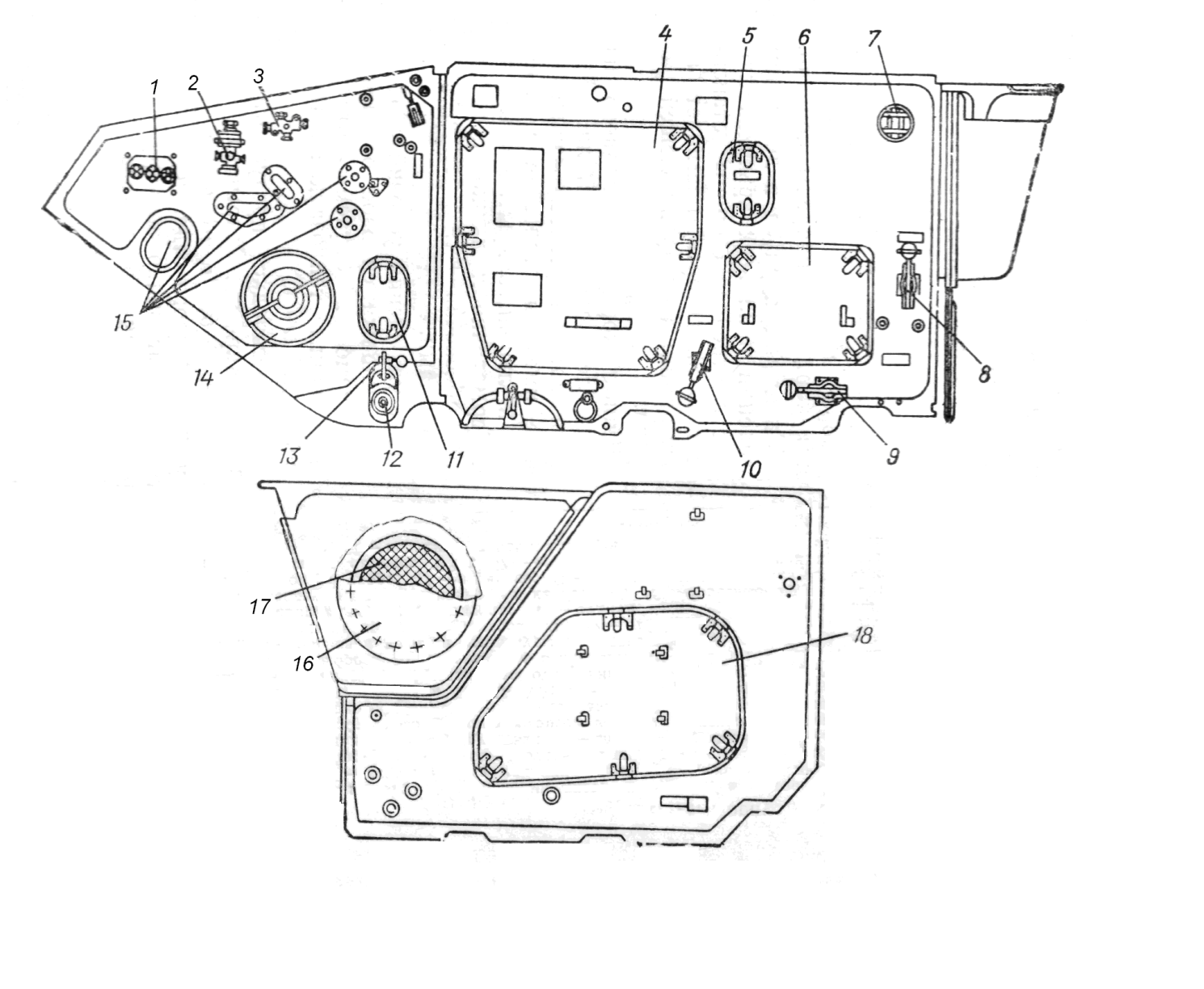

Рис. 3.2. Перегородка силового отделения:
1 – крышка для установки проходных разъемов; 2 – редуктор давления; 3 – переходная коробка; 4, 5, 6, 11, 18 – крышки люков для доступа в силовое отделение; 7 – плафон; 8 – рукоятка заслонки подогревателя; 9 – кран топливной системы; 10 – кран слива воды из двигателя; 12, 14, 15 – места прохода тяг приводов и валов; 13 – клапан слива воды из отделения управления в силовое; 16 – крышка лючка для доступа к защитной сетке воздухоочистителя; 17– защитная сетка
На перегородке со стороны боевого отделения имеется карман воздуховода, который соединен патрубком с воздухоочистителем. Патрубок закрыт сеткой 17 и крышкой 16. В нижней части кармана со стороны силового отделения имеются клапаны для слива воды, попавшей вместе с воздухом.
Кроме того, на корпусе приварены другие детали для крепления оборудования машины и детали, обеспечивающие жесткость корпуса.
