Техническая кривая намагничивания

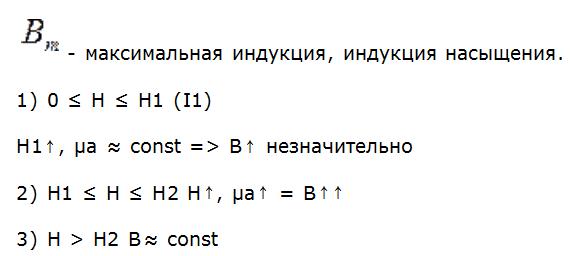

Техническая кривая намагничивания – это график зависимости индукции магнитного поля внутри ферромагнитного сердечника от напряженности магнитного поля.

По технической кривой выбирают рабочую точку (В) электромагнитного устройства.

1, 1 – рабочая точка трансформатора – сравнительно прямолинейный и далёкий от насыщения;

2– рабочая точка магнитного усилителя;

За 3 – рабочая точка феррорезонансного стабилизатора напряжения.

Если по катушке, в которую вставлен ферромагнитный сердечник, течет переменный ток, то возникает переменное магнитное поле и сердечник подвергается циклическому перемагничиванию, при этом в нем происходит магнитный гистерезис – при уменьшении напряженности отстает индуктивность внутри сердечника.
