Размеры, контролируемые измерением при подготовке деталей под сварку

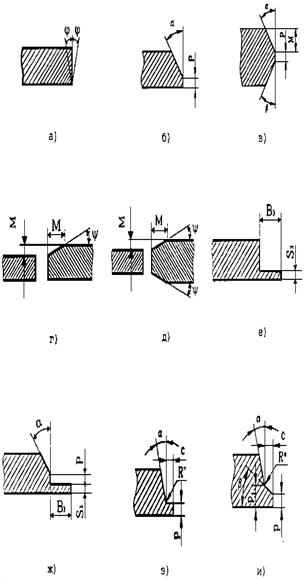

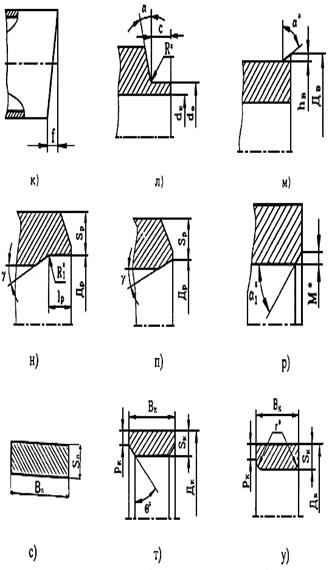

Рисунок 18 – Размеры, контролируемые измерением при подготовке деталей под сварку (Размер измерению не подлежит, обеспечивается режущим инструментом и оценивается визуально): а) I-образная разделка кромки (без скоса кромки); б) V-образная односторонняя разделка кромки; в) V-образная двухсторонняя разделка кромки; г), д) подготовка к сварке стыкового соединения деталей, значительно отличающихся по толщине; е), ж) подготовка к сварке замкового соединения; з) У-образная разделка кромки; и) V-образная двухскосная разделка кромки; к) отклонение от перпендикулярности торца трубы; л) подготовка кромок штуцера Ду 10-65; м) I-образная разделка с присадочным выступом; н) цилиндрическая расточка (раздача) концов труб по внутреннему диаметру; п) коническая расточка труб по внутреннему диаметру; р) притупление внутренней кромки трубы; с) подкладная остающаяся пластина; т), у) подкладное стальное остающееся кольцо.
