Задание. На разработку курсового проекта для студентов 3-го курса на тему

на разработку курсового проекта для студентов 3-го курса на тему:

«Многоэтажный гараж рампового типа на 300 автомобилей».

ОБЩИЕ УКАЗАНИЯ:

Разработать проект многоэтажного гаража на 300 легковых автомобилей на условно спланированной территории, расположенной на периферии микрорайона или в промышленной зоне.

В решении генерального плана отразить вопросы благоустройства территории, экологии и убедительной транспортной схемы.

Конструктивную схему запроектировать на базе промышленной серии или с индивидуальной разработкой с сеткой колонн 6x9, 7,5 х 9, 15,3 х 7, 12 х 12 и другие. Колонны выполнить сечением 30 х 30, 40 х 60 см или круглого сечения индивидуального изготовления.

Высоту избрать 2,8 - 3,3, при минимальной 2,1 между полом и низом выступающей конструкции (ригель, балка).

В гаражах без ограждающих конструкций возможно применение металлического каркаса.

Рампы запроектировать из монолитного или сборно-монолитного ж/б из ребристых плит по наклонным балкам. Открытие рампы имеют уклон 8%, перекрытые 10%, закрытые 12%. В гаражах с количеством автомобилей 300 и более, необходимо запроектировать не менее 2-х- однопутных раздельных рамп.

СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ:

Помещения для хранения автомобилей - 7000-7500 м2

Станция технического обслуживания - 400 м2

Бытовые помещения - 120 м2 (80% мужск.)

Магазин запчастей - 50 м2

Бар-буфет -50 м2

Пункт оплаты и контроля - 12м2

10. СОСТАВ ПРОЕКТА:

Генплан	М 1: 500
План 1-го этажа	М 1: 200, 1: 400 о о о о
План типового этажа	М 1: 200, 1: 400 200, 1:400
Разрез	М 1: 100 (фрагмент) 100 (фрагмент)
Фасад	М 1: 100, 1: 50 (фрагмент) 100, 1:50 (фрагмент)
Перспектива

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. ДБН В.2.3-15-2007 «Автостоянки и гаражи для легковых автомобилей»

2. ДБН В.2.2-9-2009. «Общественные здания и сооружения»

3. Д БН 360 - 92 ** «Планировка и застройка городских и сельских поселений»

4. ДБН В.1.1-7-2002 2 «Пожарная безопасность объектов строительства»

5. «ГАРАЖИ - СТОЯНКИ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ, ПРИНАДЛЕЖАЩИХ ГРАЖДАНАМ»

ПОСОБИЕ ДЛЯ ПРОЕКТИРОВАНИЯ

АО «ЦНИИПРОМЗДАНИЙ» МОСКВА 1998 г.

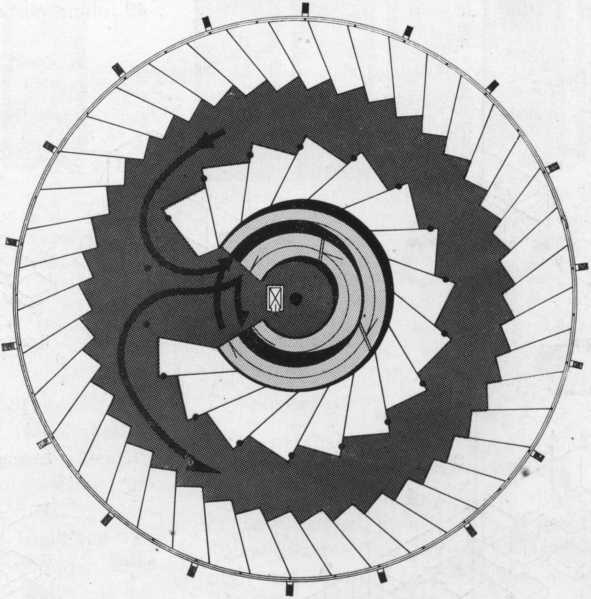

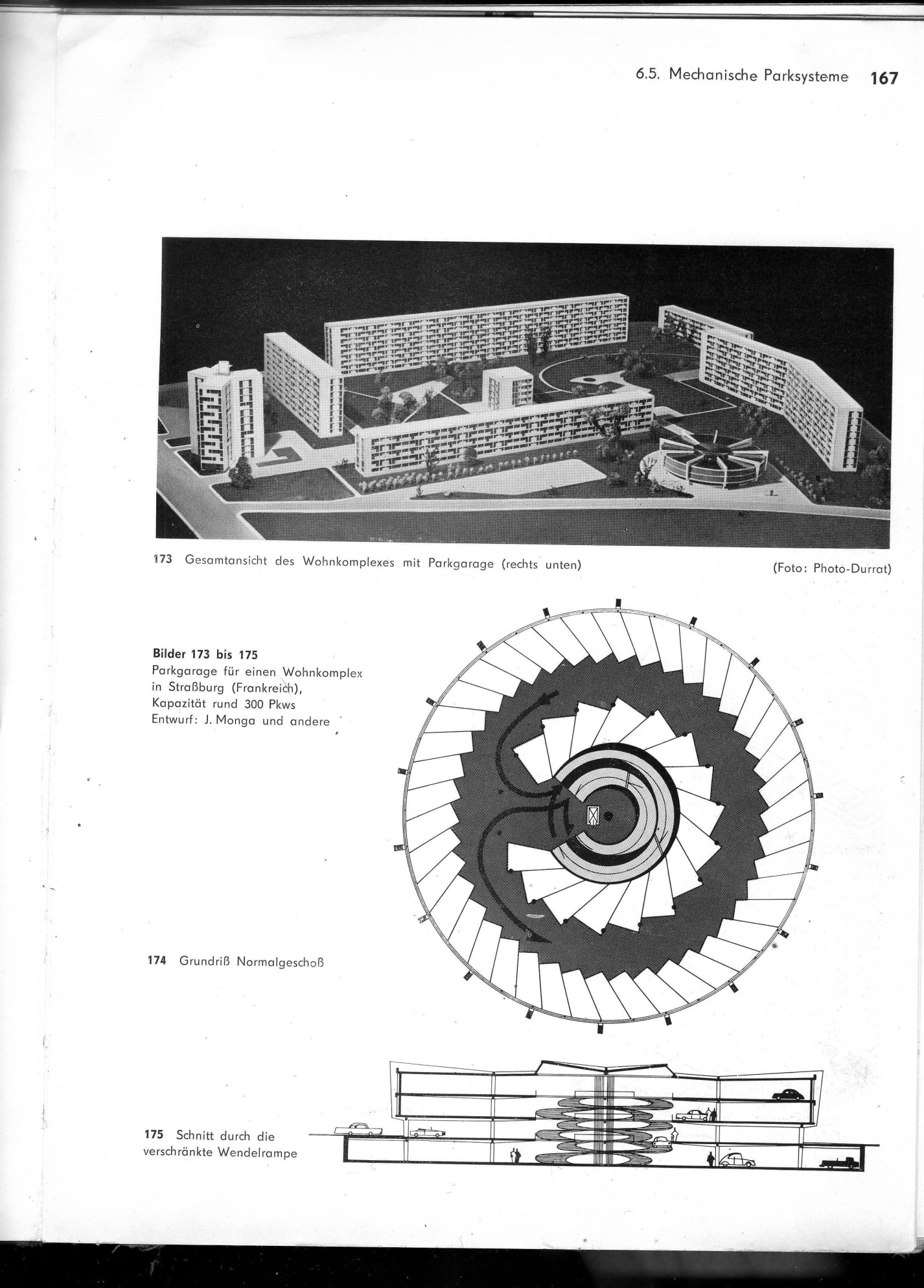

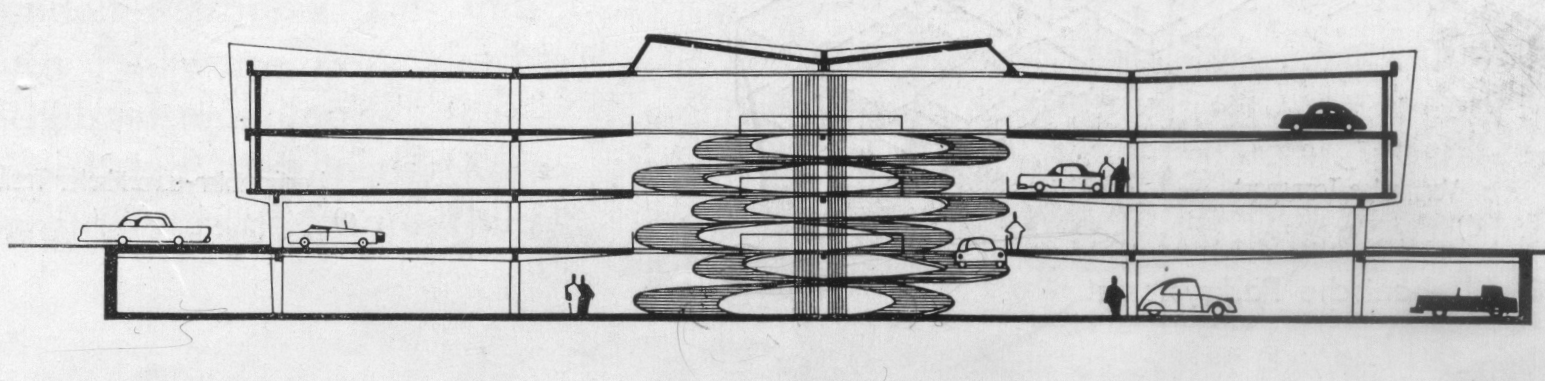

6. Oskar Buttner. «Parkplatze und grobgaragen»

Приложение 1.

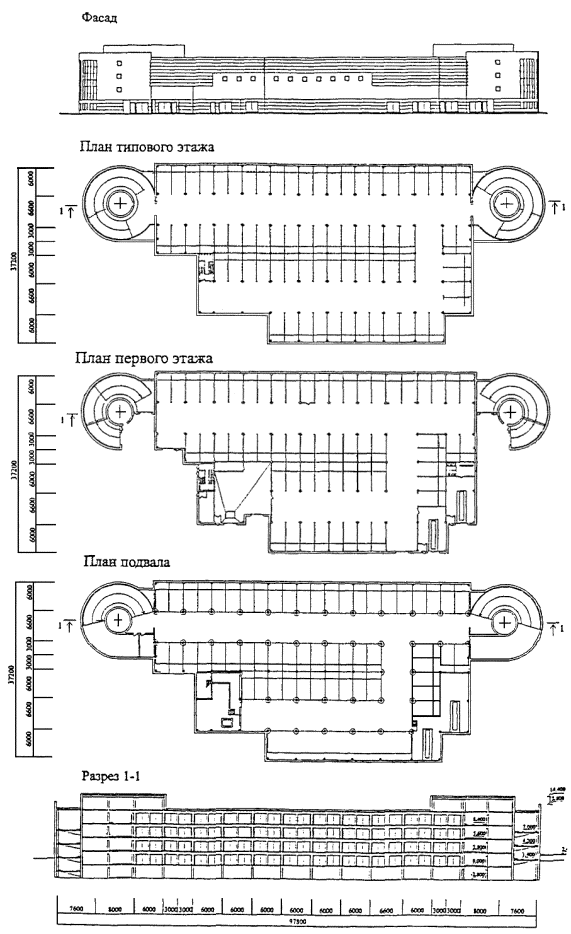

МНОГОЭТАЖНЫЙ ПОДЗЕМНО-НАДЗЕМНЫЙ ГАРАЖ на 339 м/м. Россия

Тип гаража	- надземно-подземный; - открытые - 3, 4 этажи; - закрытые - 1, 2 этажи; - отапливаемый - 1, 2 и подземный этаж; - неотапливаемый - 3 и 4 этажи; - боксовый, манежный;
Этажность	4 этажа - надземных; 1 этаж - подземный
Высота этажа	2,8 м
Тип въездной рампы	криволинейная однопутная
Материалы несущих конструкций:
- колонны, балки, перекрытия, стены	монолитный ж/б;
Перегородки	газосиликатные блоки;
Материал ограждающих конструкций	сборные ж/б панели
Тип фундаментов	столбчатые под колонны;
ленточные под стены;
Общая площадь здания	13102 м²
Общая площадь мест хранения	6102 м²
Прочие сведения	2 поста мойки, 2 поста ТО и ТР

Приложение 2.

МНОГОЭТАЖНЫЙ ЗАКРЫТЫЙ ГАРАЖ на 544 м/м. Германия

Общая площадь 3355 м2

а) план первого этажа. Вместимость 82 автомобиля

b) план типового этажа на 88 автомобилей

c) фасад

1 дорога 2 вестибюль 3 управление и прием клиентов 4 камера хранения багажа 5 подсобная 6 туалеты 7 лестнично-лифтовый холл 8 трансформаторная подстанция 9 парковочные места 10 въезд-выезд гаража 11 въезд-выезд автостоянки 12 контроль 13 парковочные места (кратковременного хранания) 14 парковочные места 15 зал техобслуживания 16 помещение клиентов 17 туалеты 18 мастерская 19 трансформаторная подстанция 20 бытовые помещения 21 проезд в гараж 22 АЗС
