Для формирования целевой функции введем вначале формулы, отражающие транспортные расходы по каждому потребителю, т.е. формулы:
в ячейки блока “Транспортные расходы по потребителям”
Для ввода этих формул выполните следующие действия:
1.Селектируйте первую ячейку блока “Транспортные расходы по потребителям” (ячейка С21);
2.Наведите курсор на кнопку - автосуммирование и щелкните левой клавишей мыши;
3.Нажмите клавишу “Delete ”;
4.Селектируйте первый столбец блока “Матрица Транспортных расходов” (столбец С6:С8);
5.Нажмите клавишу *;
6.Селектируйте первый столбец блока “Матрица превозок” (столбец С14:С16);
7.Активируйте строку формул, наведя на неё курсор и щелкнув затем левой клавишей мыши;
8.Нажмите одновременно три клавиши: “CTRL”+“SHIFT”+“ENTER”;
9.Скопируйте формулу {=СУММ (С6:С8*С14:С16)} в остальные ячейки блока “Транспортные расходы по потребителям”;
Сформируем теперь целевую функцию транспортной задачи, выражаемую формулой , в ячейку “Итого расходы”. Для этого:
Выделите ячейку “Итого расходы” (ячейка I21);
|
|
1. Наведите курсор на кнопку - автосуммирование и щелкните левой клавишей мыши;
2. Нажмите клавишу “Delete”;
3. Селектируйте блок ячеек “Транспортные расходы по потребителям”(С21:F21);
4. Нажмите клавишу “Enter”;

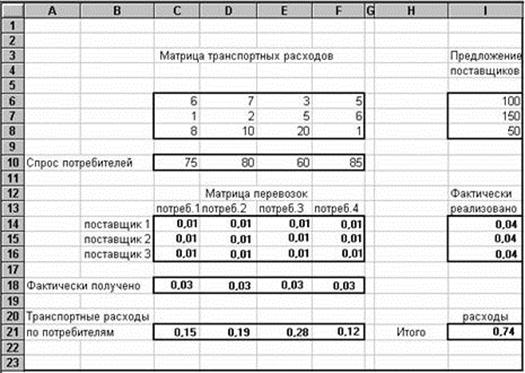

После формирования элементов математической модели и целевой функции транспортной задачи рабочий лист EXСEL примет вид, показанный на рис. 4.3.
Теперь можно приступить к настройке программы “Поиск решения”.
Рисунок 4.3

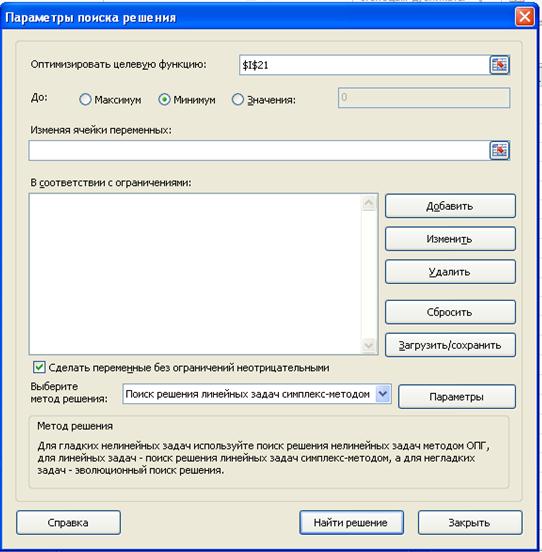

Рисунок 4.4
4.Установите курсор на переключатель “Минимум” и щелкните левой клавишей мыши;
5.Установите курсор в поле “Изменяя ячейки переменных” и щелкните левой клавишей мыши;
6.Выделите блок ячеек “Матрица первозок” (блок С14:F16);
7.Установите курсор на кнопку “Добавить” и щелкните левой клавишей мыши;

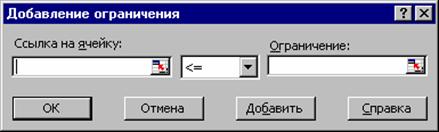

Появившееся окно диалога команды “Добавление ограничения” показано на рис.4.5.
Рисунок 4.5
8.Выделите блок ячеек “Фактически реализовано” (блок I14:I16);
9. Убедитесь, что оператор сравнения <=уже выбран;
10.Установите курсор на поле “Ограничение”и щелкните левой клавишей мыши;

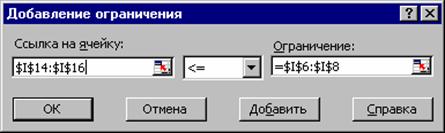

11.Выделите блок ячеек “Предложение поставщиков” (блок I6:I8) и убедитесь, что окно диалога команды “Добавление ограничения” имеет вид, показанный на рис 4.6.
Рисунок 4.6
12.Установить курсор на кнопку “Добавить” и щелкните левой клавишей мыши;
13.Выделите блок ячеек “Фактически получено” (блок С18:F18);
14.Установите курсор на стрелку прокрутки значений оператора сравнения и щелкните левой клавишей мыши;
15.Установите курсор на значение >= (больше или равно) и щелкните левой клавишей мыши;
16.Установите курсор на поле “Ограничение” и щелкните левой клавишей мыши;
|
|

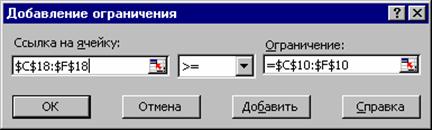

17.Выделите блок ячеек “Спрос потребителей” (блок С10:F10) и убедитесь, что окно диалога команды “Добавление ограничения” имеет вид, показанный на рис. 4.7.
Рисунок 4.7
18.Установите курсор на кнопку “Добавить” и щелкните левой клавишей мыши;
19.Выделите блок ячеек “Матрица перевозок” (блок С14:F16);
20.Установите курсор на стрелку прокрутки значений оператора сравнения и щелкните левой клавишей мыши;
21.Установите курсор на значение >= (больше или равно) и щелкните левой клавишей мыши;
22.Установите курсор на поле “Ограничение” и щелкните левой клавишей мыши;
23.Поставте флажок «Сделать переменные без ограничений неотрицательными» вкл.
24.Установите курсор на кнопку "Отмена" и щелкните левой клавишей мыши;

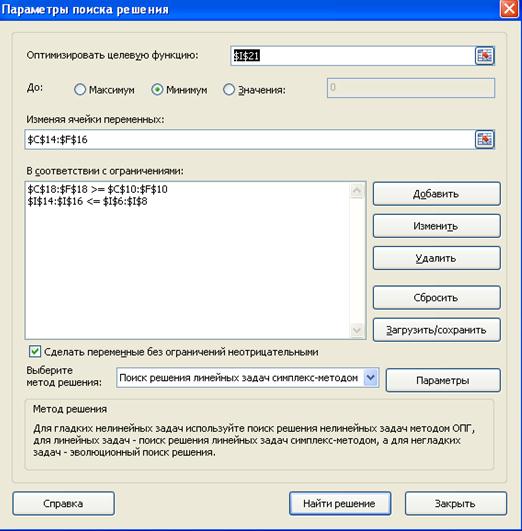

25.Убедитесь,что появившееся окно программы “Поиск решения” имеет вид, показанный на рис 4.8.
Рисунок 4.8
26.Установите курсор на кнопку “Параметры” и щелкните клавишей мыши;
27.В появившемся окне диалога “Параметры поиска решения” (см. рис.5.10), установите курсор на флажок “Линейная модель” и щелкните левой клавишей мыши;
28.Установите курсор на кнопку “ОК” о щелкните левой клавишей мыши;
29.В появившемся окне "Поиск решения" установите курсор на кнопку "Выполнить" и щелкните левой клавишей мыши.

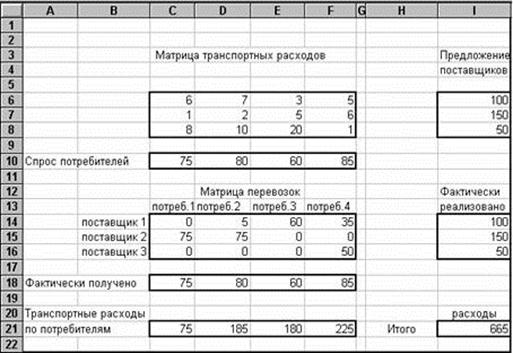

30.Убедитесь, что на рабочем листе EXCEL в блоке "Матрица перевозок" появляется решение транспортной задачи, показанное на рис.4.9.
Рисунок 4.9
Рисунок 4.10

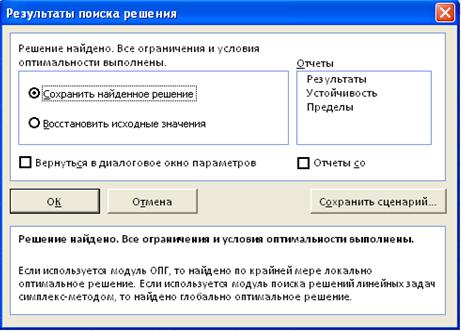

В появившемся диалоговом окне "Результаты поиска решения" установите курсор на переключатель "Сохранить найденное решение" и щелкните левой клавишей мыши. Для завершения расчетов щелкните на кнопке ОК. (см. рис 4.10).
