Телекоммуникационная информация. Демаскирующие признаки канала ПЭМИН. Методы и средства инструментальной оценки защищенности

Телекоммуникационная информация циркулирует в технических средствах обработки и хранения информации, а также в каналах связи при ее передаче. Носителем информации при ее обработке техническими средствами и передаче по проводным каналам связи является электрический ток, а при передаче по радио и оптическому каналам - электромагнитные волны.

В зависимости от физической природы возникновения информационных сигналов, а также среды их распространения и способов перехвата TCP технические каналы утечки можно разделить на: электромагнитные, электрические и параметрические - для телекоммуникационной информации.

Демаскирующие признаки радиоэлектронной аппаратуры в основном связаны с излучением электромагнитных волн радиодиапазона. Электромагнитные волны могут нести информацию о назначении и характеристиках технических средств и систем. Излучение возможно в основных и побочных средствах, в контрольно-измерительной аппаратуре, тренажерах, имитаторах и т.д.

Все демаскирующие признаки, связанные с радиоизлучениями, определяются техническими характеристиками радиосигналов, которые можно разделить на следующие группы: частотные, временные, энергетические, спектральные, пространственно-энергетические, фазовые, поляризационные.

Частотные характеристики радиоизлучений определяют их место в диапазоне частот. К ним относятся: несущая частота, закон несущей модуляции, количество фиксированных частот и величина разноса между ними, диапазон изменения при частотной модуляции, стабильность несущей.

К временным характеристикам относятся: закон изменения огибающей импульса и его длительность, период следования импульсов, временная структура кодовой посылки, продолжительность излучения.

Энергетические характеристики дают представление как о самом источнике, так и создаваемом им в пространстве электромагнитном поле. Пространственно-энергетические характеристики позволяют судить о распределении энергии радиоизлучений в пространстве. К ним относятся: направление распространения излучения, направление максимума излучения, параметры диаграммы направленности антенны, характер изменения напряженности электрического поля в зависимости от расстояния, вид обзора пространства.

Спектральные характеристики радиоизлучений показывают распределение энергии между составляющими спектра. Основными спектральными характеристиками являются: ширина спектра, вид спектра (сплошной, дискретный), относительная величина отдельных спектральных составляющих, форма огибающей спектра.

Поляризационные характеристики описывают ориентацию и законы изменения в пространстве вектора электрического поля. К поляризационным характеристикам относятся: вид поляризации (линейная, круговая, эллиптическая), направление вращения вектора электрического поля.

Фазовые характеристики описывают закон изменения фазы за время излучения. К фазовым характеристикам относятся: параметры фазовой модуляции, вид фазовой модуляции, количество дискретных скачков фазы, длительность элементарной дискреты фазы.

Индивидуальные технические признаки позволяют распознать конкретный образец среди РЭС одного типа. Наличие у РЭС индивидуальных демаскирующих признаков обусловлено технологическим и эксплуатационным разбросом параметров сигнала.

Согласно действующим нормативно-методическим документам (НМД), при проведении специсследований требуется измерять информативные ПЭМИН, то есть такие излучения и наводки, создаваемые исследуемым техническим средством, которые содержат обрабатываемую данным техническим средством информацию. Такие излучения составляют лишь малую долю от всего спектра излучений технического средства. Все прочие излучения не должны фиксироваться. Для того чтобы выделить информационные ПЭМИН, на исследуемом техническом средстве предусматривают специальные тестовые режимы работы. Требования к тестам определяются в соответствующих ГОСТах и методиках. Информационные ПЭМИН от технического средства в тестовом режиме должны иметь максимально возможный уровень и легко опознаваться на слух. При поиске ПЭМИН исследователь прослушивает через головные телефоны сигналы на выходе демодулятора измерительного прибора, одновременно наблюдая осциллограммы этих сигналов. Если обнаружен сигнал, похожий на искомый тестовый сигнал, исследователь путем выключения и включения тестового режима исследуемого технического средства убеждается в том, что сигнал действительно генерируется именно этим средством и является информационным побочным излучением (наводкой). Таким образом, первым критерием для исследователя является информационная окраска искомого сигнала. Второй, не менее важный критерий, - изменение уровня на частоте обнаруженного сигнала при включении и выключении теста на исследуемом техническом средстве.

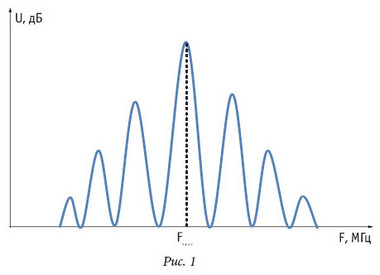

Как известно, большинство информационных ПЭМИН представляют собой последовательность прямоугольных импульсов (пачек прямоугольных импульсов). Спектр такого сигнала описывается функцией (sin x) / x и имеет следующий вид (см. рисунок).

Поиск информационных ПЭМИН требует от исследователя постоянной сосредоточенности, концентрации внимания. Но работать в таком режиме человек может лишь ограниченное время: один, максимум два часа, после чего ему необходим отдых, требуемая продолжительность которого определяется его индивидуальными особенностями. При более длительной работе наблюдается эффект, в просторечии называемый «замыливанием», когда исследователь перестает опознавать сигналы среди шумов, пропускает гармонические составляющие, ошибается при измерениях.
