Шрифты чертежные

Чертежи, схемы и другие конструкторские документы содержат необходимые надписи: название изделий, размеры, данные о материале, технические требования, спецификации. Если надписи сделаны небрежно, то при изготовлении деталей по таким чертежам возможны ошибки. Типы и размеры шрифтов, цифр, знаков и т.д. устанавливает ГОСТ 2.304-81.

Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах.

Толщина линии шрифта d зависит от типа и высоты шрифта

ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Стандартом установлены 2 типа шpифтов: тип А и тип Б, каждый из котоpых можно выполнить или без наклона, или с наклоном 75 гpадусов к основанию стpоки. В учебной практике предпочтительнее применять шрифт типа Б с наклоном 75 градусов.

Рисунок 7

Шpифты выполняют пpи помощи вспомогательной сетки, обpазованной тонкими линиями, в котоpую вписывают буквы. Шаг линий сетки опpеделяется в зависимости от толщины линий шpифта d (рисунок 8).

Рисунок 8

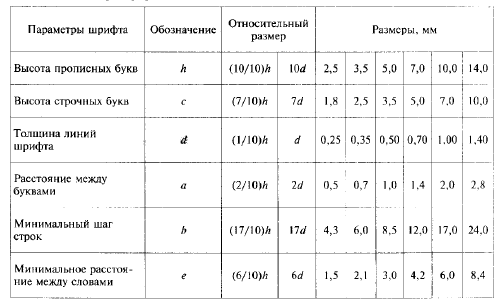

Таблица 5 – Размеры шрифта

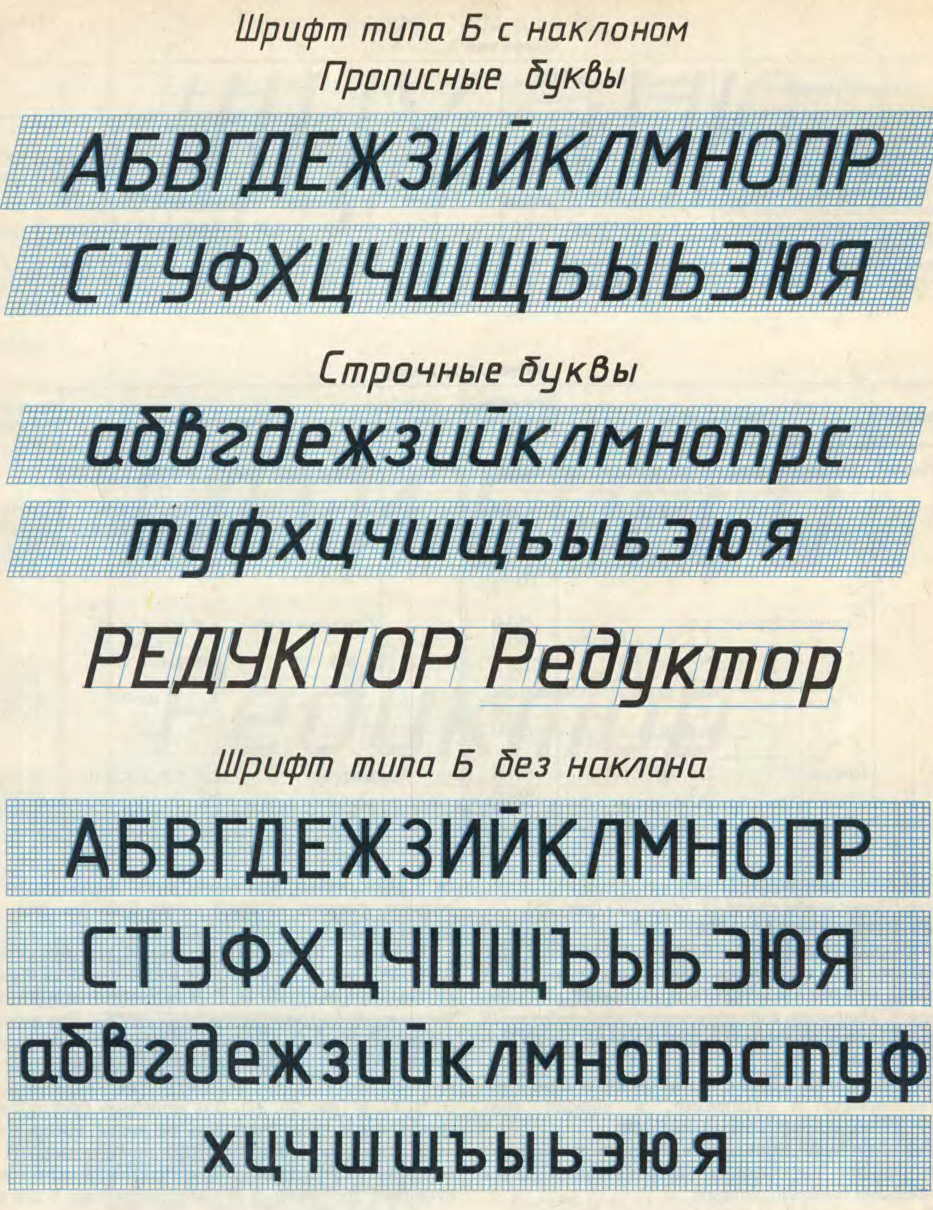

Начертание шрифта типа Б приведено на рисунке 9.

Рисунок 9

Написание цифр и конструкция некоторых знаков дана на рисунке 10.

Рисунок 10

Пример оформления надписей (рисунок 11)

Рисунок 11

Для выполнения упражнения по написанию букв и цифр следует разметку сетки выполнять упрощенно (рисунок 12).

Рисунок 12

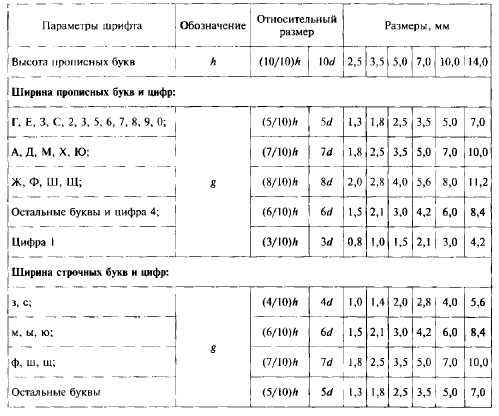

Таблица 6 – Размеры букв и цифр в мм.

1.8 Обозначение графические материалов и правила их нанесения на чертежах

В машиностроении используют детали, изготовленные из различных материалов. Для придания выразительности и наглядности чертежей введены условные графические обозначения материалов, установленные ГОСТ 2.306-68. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в таблице 7.

Таблица 7 – Графическое обозначение материалов в сечениях

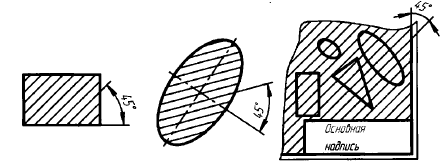

Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения, к его оси или к линии рамки чертежа (рисунок 13).

Рисунок 13

Если линии штриховки, проведенные к линии рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (рисунок 14).

Рисунок 14

Линии штриховки должны наноситься с наклоном влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рисунок 15).

Рисунок 15

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка). При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным. В смежных сечениях со штриховкой одинакового наклона следует изменять расстояние между линиями штриховки (рисунок 16).
