Описание экспериментальной установки. Схема экспериментальной установки пред­ставлена на рис.7.2

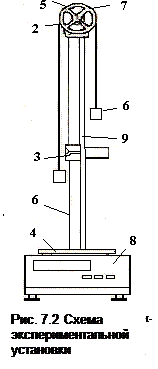

Схема экспериментальной установки пред­ставлена на рис.7.2. На вертикальной стойке 1 за­креплены три кронштейна 2,3 и 4. На кронштейне 2 закреплен блок 5; трение в оси блока мало. Через блок перекинута нить малой массы с грузами 6 на концах. На кронштейне 2 за­креплен также электромагнит 7, с помощью которого производится торможе­ние системы. На кронштейне 3 смонтированы два фотодатчика, которые вы­дает на миллисекундомер 8 сигналы начала и окончания счета времени движе­ния системы при прохождении правым грузом оптической оси фотодатчиков. Положение оптической оси фотодатчика отмечено меткой на кронштейне 3. С помощью этой метки производится отсчет положения фотодатчика по милли­метровой шкале 9. Кронштейн 3 может перемещаться и фиксироваться на любом уровне стойки 1. Кронштейн 4- площадка с амортизатором для гашения удара груза после прохождения им зоны фотодатчика. Начальное положение правого груза определяется координатой его нижнего торца по шкале 9. Путь, пройдет правым грузом, определяется по разности начального положения нижнего торца груза и положения оптической оси фотодатчика.
