ГОСТ 2.304 – 81 установлено 8 размеров чертежных шрифтов: 1.8; 2.5; 3.5; 5; 7; 10; 14; 20. Наиболее употребительны размеры шрифта от 3.5 до 14 (табл. 1.4).
| Таблица 1.4 | |||||||||||
| Параметры шрифта | Обозначение | Относительный размер | Размеры, мм | ||||||||
| Размер шрифта: | |||||||||||
| Высота прописных букв | h | (10/10)h | 10d | 1.8 | 2.5 | 3.5 | 5.0 | 7.0 | 10.0 | 14.0 | 20.0 |
| Высота строчных букв | c | (7/10)h | 7d | 1.3 | 1.8 | 2.5 | 3.5 | 5.0 | 7.0 | 10.0 | 14.0 |
| Расстояние между буквами | a | (2/10)h | 2d | 0.35 | 0.5 | 0.7 | 1.0 | 1.4 | 2.0 | 2.8 | 4.0 |
| Минимальный шаг строк (высота вспомогательной сетки) | b | (17/10)h | 17d | 3.1 | 4.3 | 6.0 | 8.5 | 12.0 | 17.0 | 24.0 | 34.0 |
| Минимальное расстояние между словами | e | (6/10)h | 6d | 1.1 | 1.5 | 2.1 | 3.0 | 4.2 | 6.0 | 8.4 | 12.0 |
| Толщина линий шрифта | d | (1/10)h | D | 0.18 | 0.25 | 0.35 | 0.5 | 0.7 | 1.0 | 1.4 | 2.0 |
Размер шрифта определяется высотой h прописных (заглавных) букв в миллиметрах. Основной шрифт русского алфавита (тип Б с наклоном 75°) приведен на рис. 1.2-1.3.
Высота букв и цифр на чертежах, выполненных тушью, должна быть не менее 2,5 мм, в карандаше – не менее 3,5 мм. Расстояния между буквами, словами и строками указаны в табл. 1.4.
|
|
|

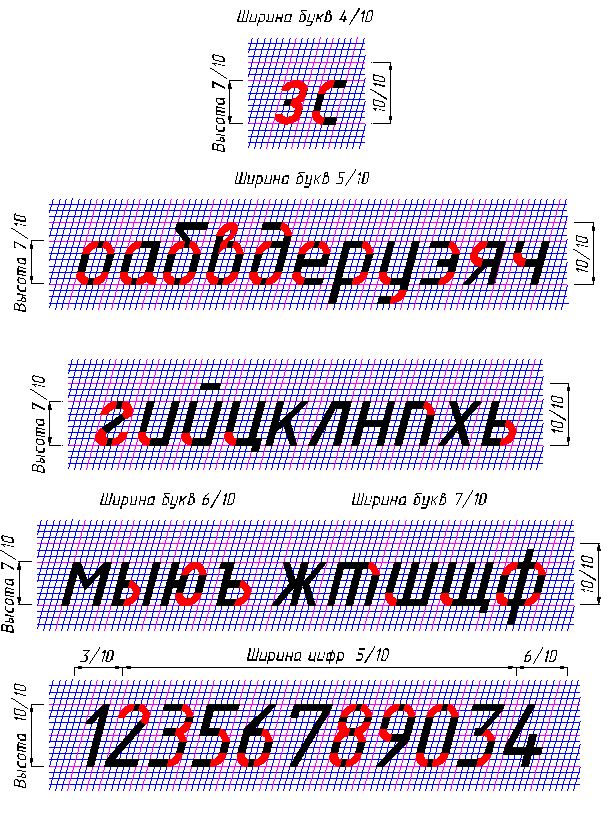

рис. 1.2
Все надписи на чертежах наносятся от руки с наклоном букв и цифр к основанию строки 75°.
Для лучшего восприятия формы и размеров букв их построение показывают на сетке с ячейками, имеющими форму параллелограмма с основанием и высотой, равной h/10, и углом при основании около 75°.
рис. 1.3
При кажущемся увеличении промежутков между некоторыми прописными буквами (например, Г и А, Т и А) эти промежутки уменьшаются до размера, равного толщине линии букв.
