Определить усилия в стержнях плоской фермы способом вырезания узлов

Вариант 1

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.1) Р=10 кН.

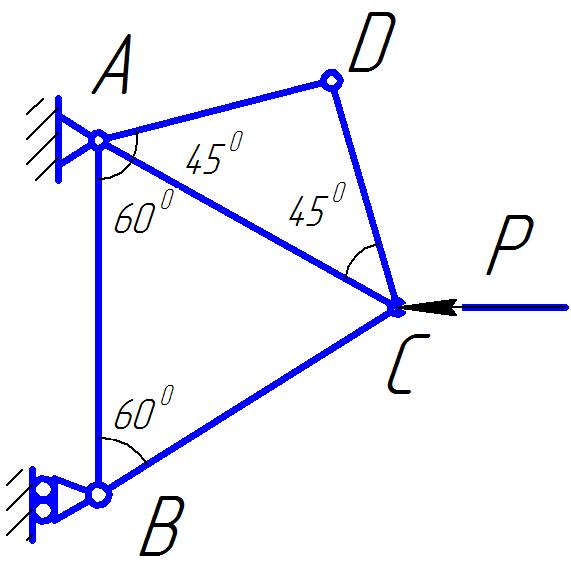

Рис.С2.1

Вариант 2

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.2) Р=15 кН.

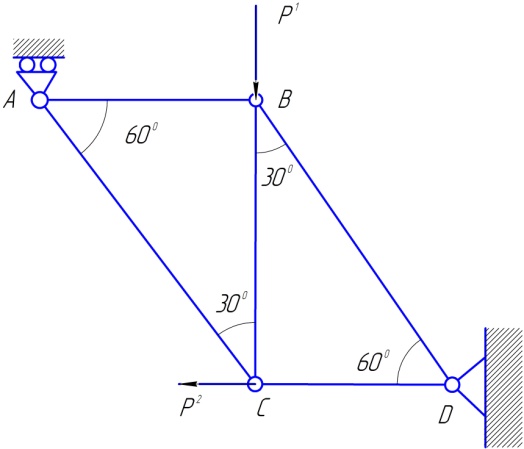

Рис.С.2.2

Вариант 3

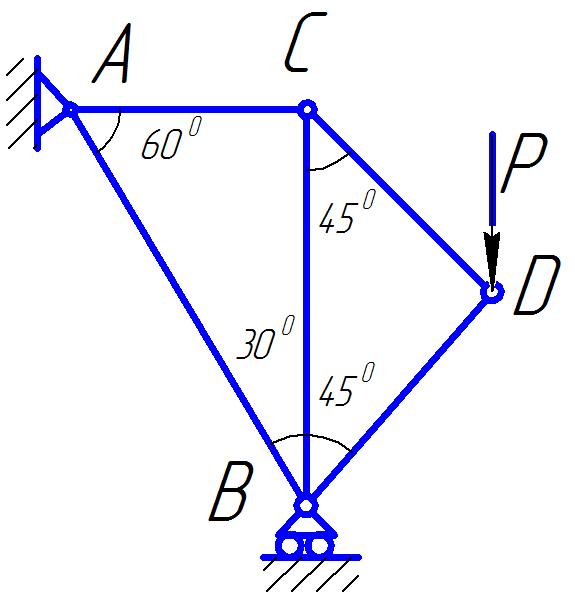

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.3), Р=11 кН, ВD=2 м.

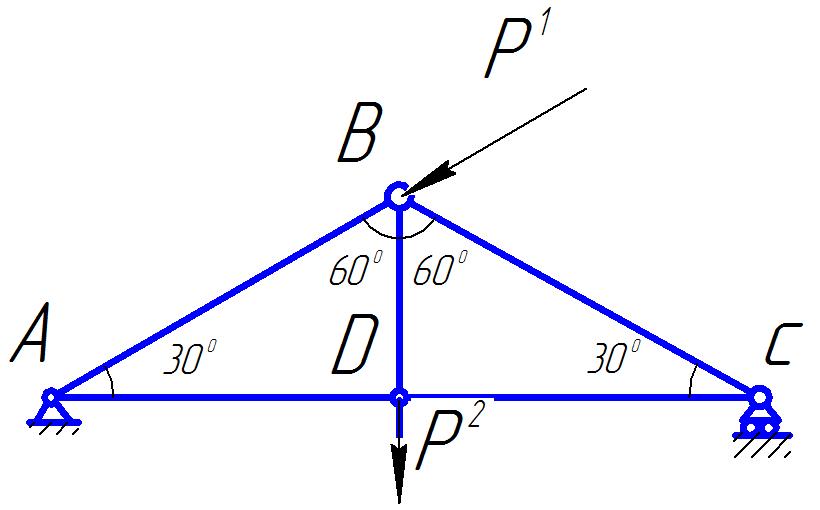

Рис.С.2.3

Вариант 4

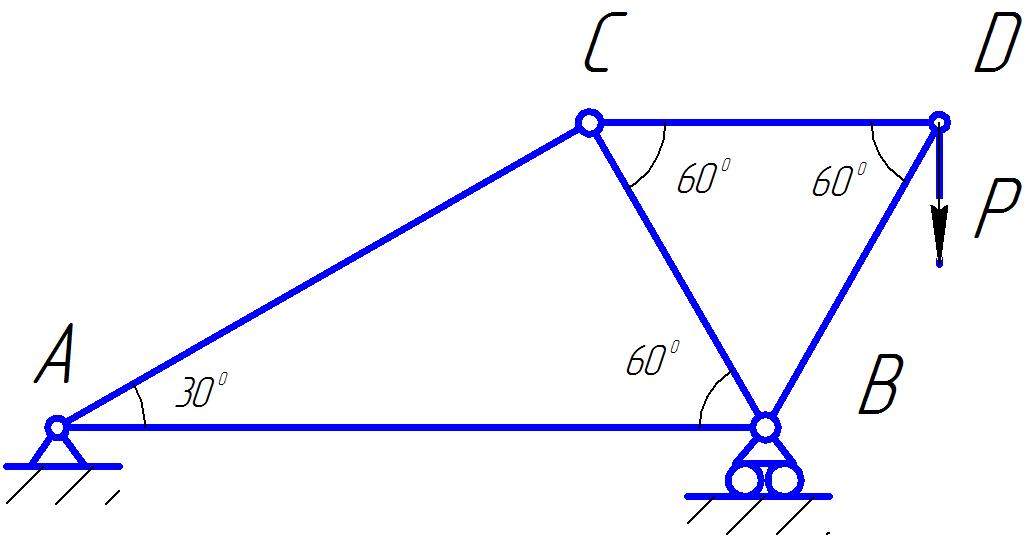

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.4), Р=20 кН

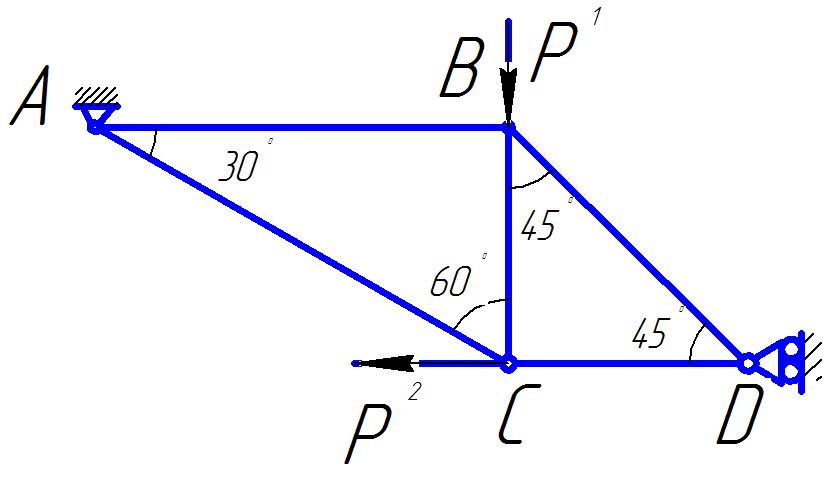

Рис.С.2.4

Вариант 5

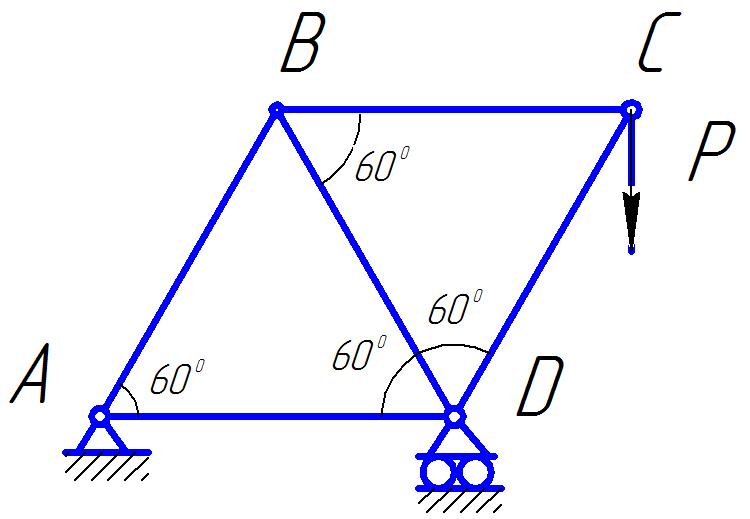

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.5), Р=17 кН, АВ=6 м.

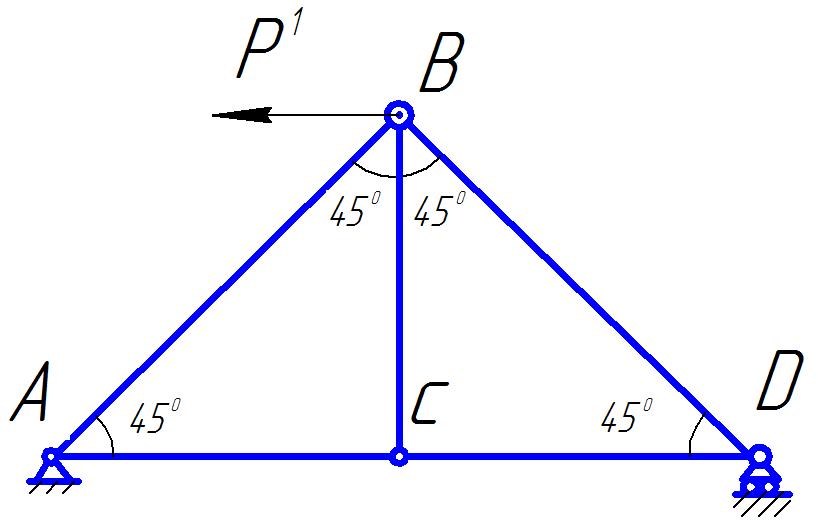

Рис.С.2.5

Вариант 6

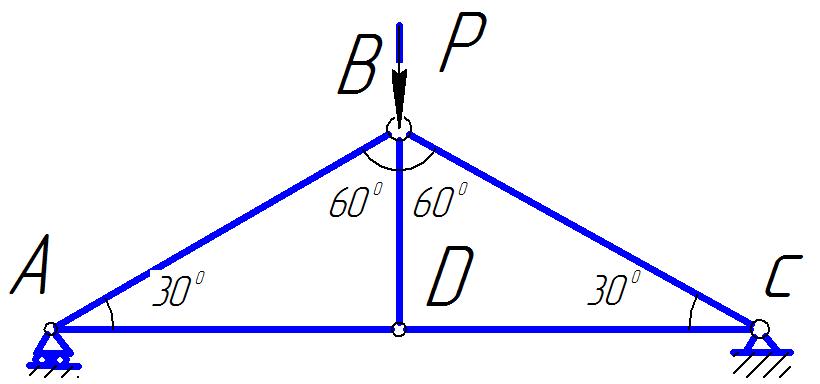

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.6), Р=20 кН, АD=5 м.

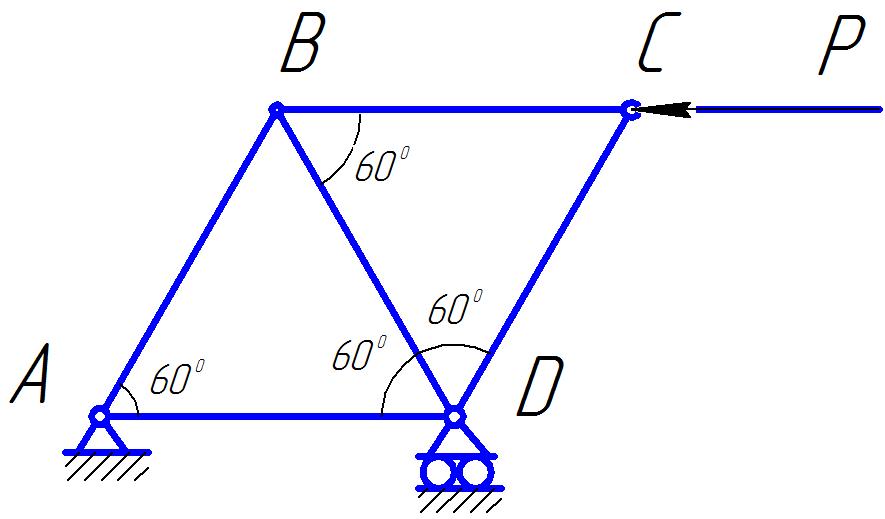

Рис.С.2.6

Вариант 7

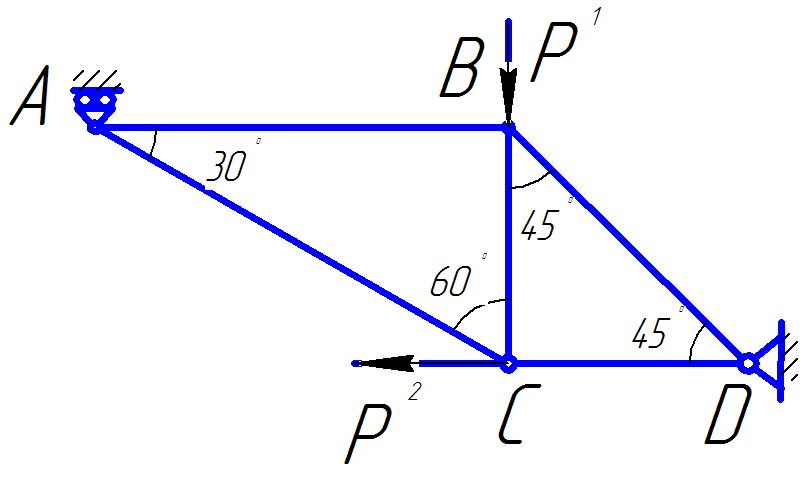

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.7), Р₁=Р ₂ =50 кН, АС=4 м.

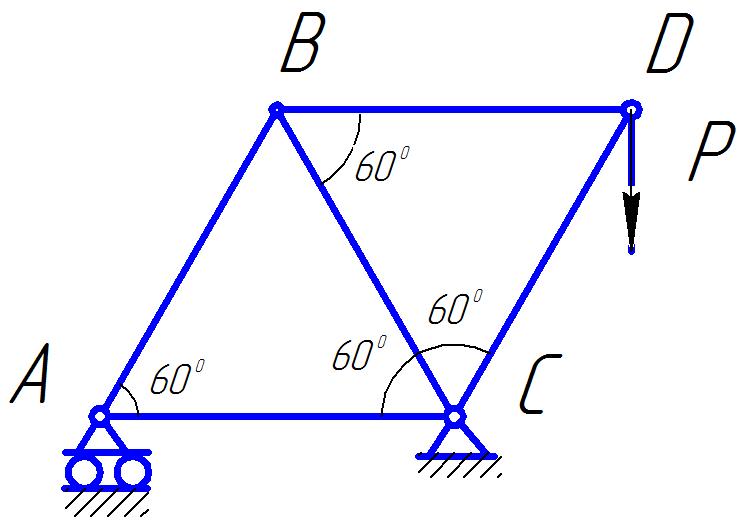

Рис.С.2.7

Вариант 8

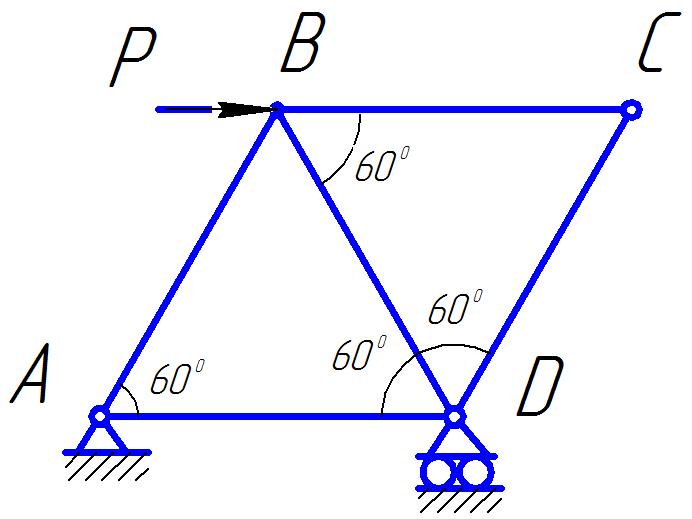

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.8), Р=14 кН.

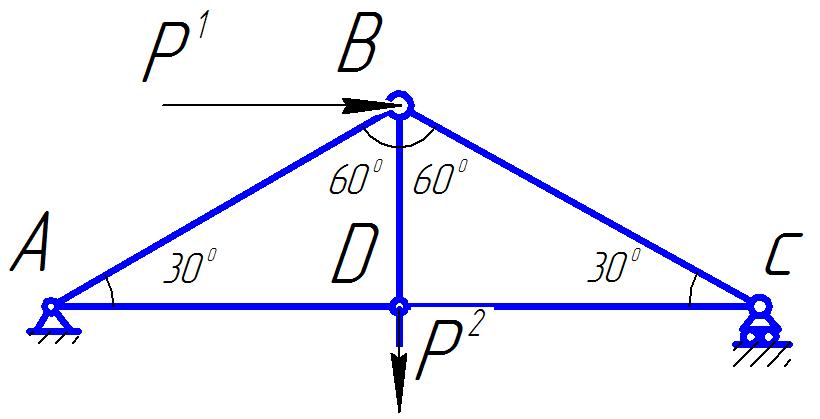

Рис.С.2.8

Вариант 9

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.9), Р₁=Р ₂ =40 кН, АС=3 м.

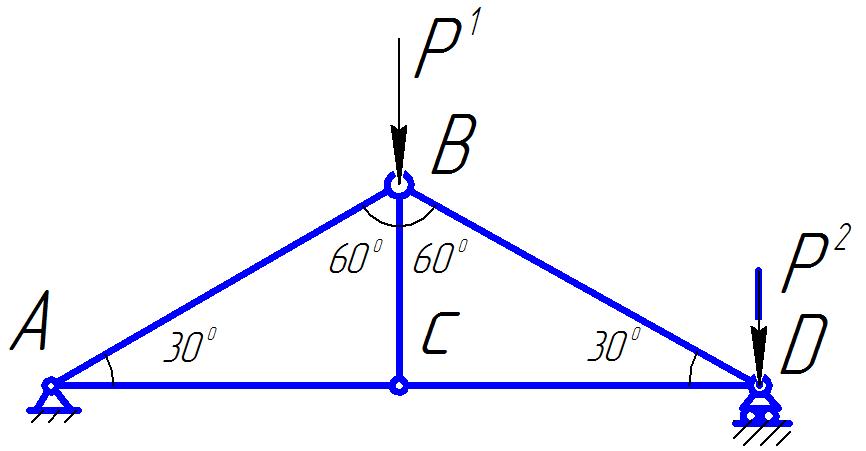

Рис.С.2.9

Вариант 10

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.10), Р₁=Р ₂ =50 кН, АС=4 м.

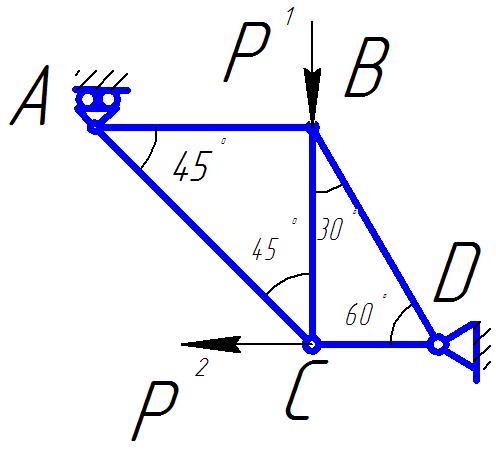

Рис.С.2.10

Вариант 11

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.11), Р₁=Р ₂ =30 кН, АС=2 м.

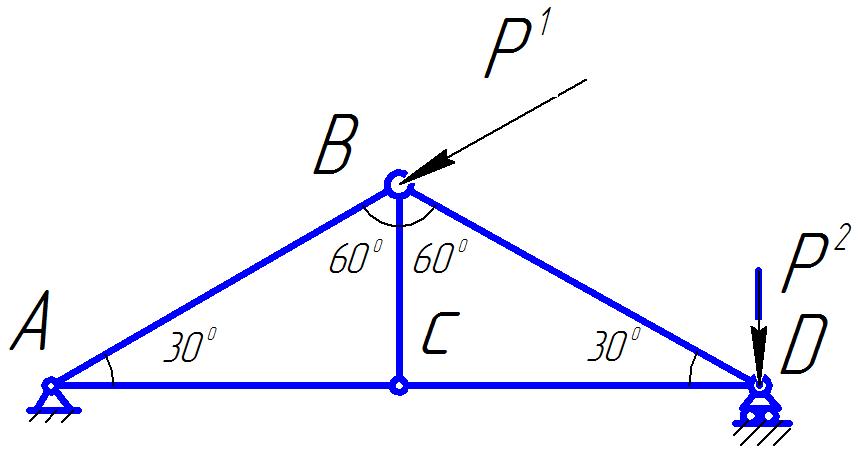

Рис.С.2.11

Вариант 12

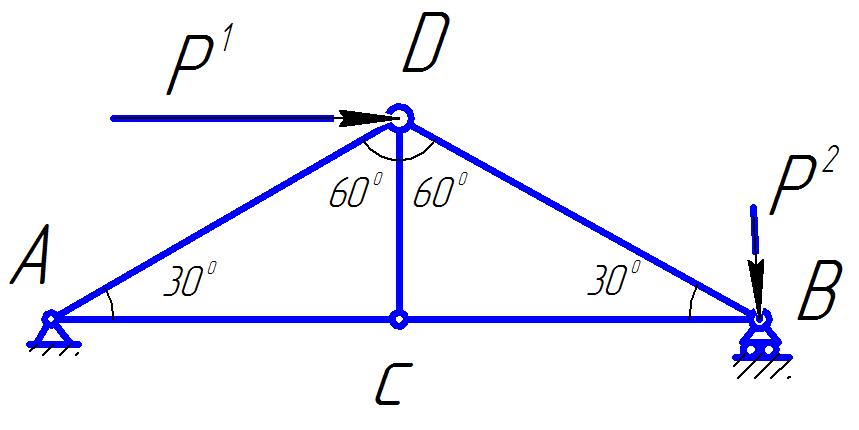

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.12), Р₁=10 кН, Р ₂ =11 кН, АВ=2 м.

Рис.С.2.12

Вариант 13

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.13), Р₁=5 кН, Р ₂ =8 кН, АВ=1 м.

Рис.С.2.13

Вариант 14

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.14), Р₁=13 кН, АВ=1 м.

Рис.С.2.14

Вариант 15

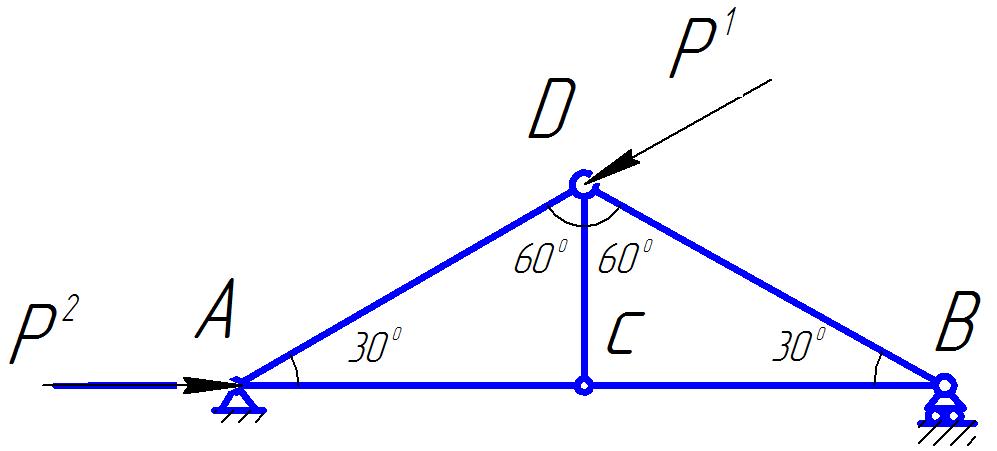

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.15), Р₁= 5 кН,Р ₂ =6 кН, АС=2 м.

Рис.С.2.15

Вариант 16

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.16), Р₁=Р ₂ =5 кН, АD=1 м.

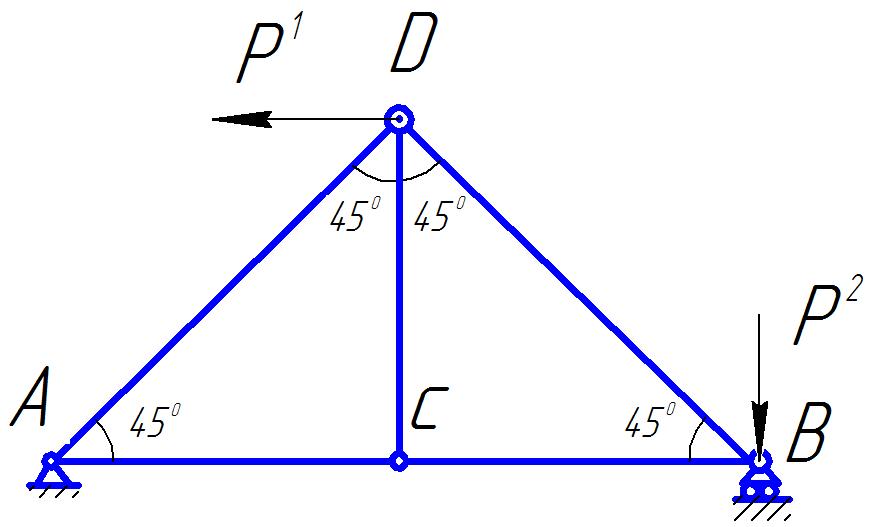

Рис.С.2.16

Вариант 17

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.17), Р₁=5кН, Р ₂ =8 кН, АD=2 м.

Рис.С.2.17

Вариант 18

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.18), Р₁=Р ₂ =6 кН, АВ=1 м.

Рис.С.2.18

Вариант 19

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.19), Р₁=10 кН, Р ₂ =6 кН, АВ=2м.

Рис.С.2.19

Вариант 20

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.20), Р₁=12 кН, Р ₂ =10 кН, АD=2 м.

Рис.С.2.20

Вариант 21

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.21), Р=6 кН.

Рис.С.2.21

Вариант 22

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.22), Р=16 кН, СВ=1м

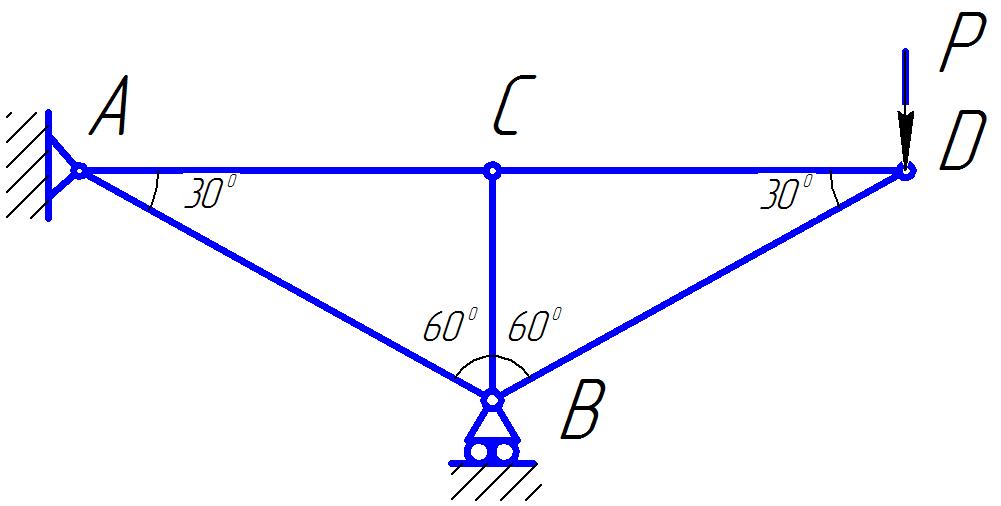

Рис.С.2.22

Вариант 23

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.23), Р=8 кН.

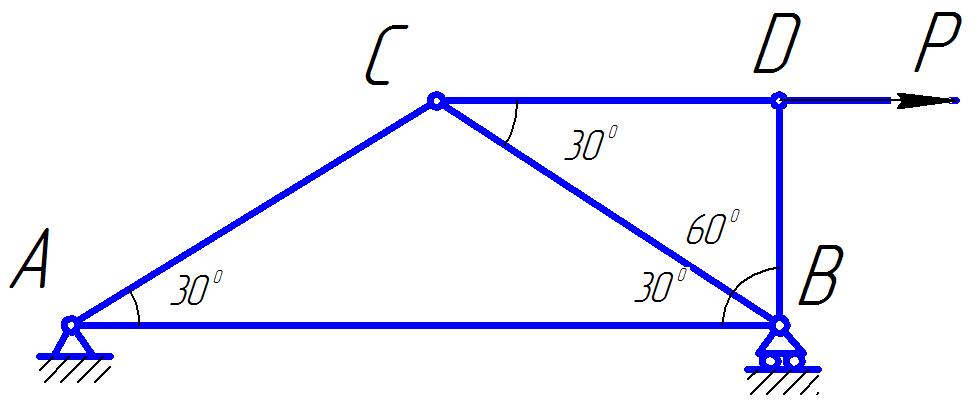

Рис.С.2.23

Вариант 24

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.24), Р=10 кН.

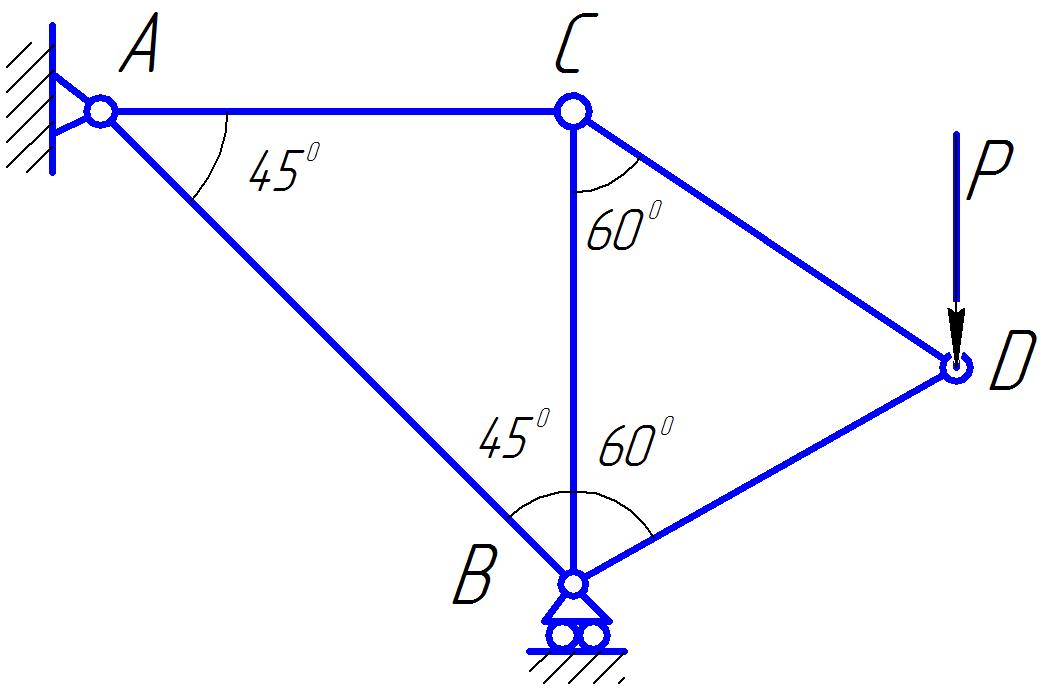

Рис.С.2.24

Вариант 25

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.25), Р=6 кН.

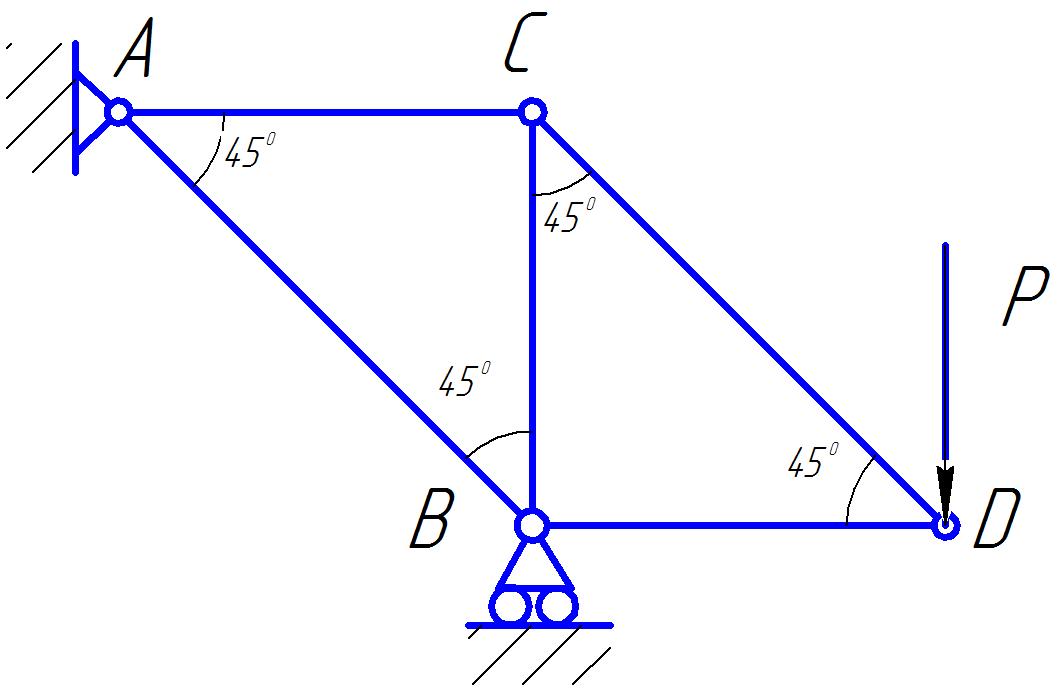

Рис.С.2.25

Вариант 26

Определить усилия в стержнях плоской фермы способом вырезания узлов, а также опорные реакции (рис.С.2.26), Р=10 кН.

Рис.С.2.26
