Параметры технологии проведения выработки

Поперечное сечение выработки.

В зависимости от физико-механических свойств пород, срока службы выработки, возможного влияния очистных работ определяются размеры поперечного сечения выработки, производится проверка сечения по гра-ничным скоростям воздушной струи, описывается материал постоянной крепи и её параметры. Размеры поперечного сечения выработки зависят от её назначения, размеров оборудования, способа передвижения людей, ко-личества проходящего по выработке воздуха, формы поперечного сечения, выбирается форма поперечного сечения.

Необходимо привести схему к определению ширины выработки в све-

ту.

По габаритам выбранного транспортного оборудования и необходи-мым по правилам безопасности зазорам на уровне верхней кромки транс-портного оборудования определяется требуемая ширина В_тр двухпутевой выработки, мм:

Втр	= а + 2 в + т + 700 + (1800 − hэ	− hб) ctgα,	(1)

где а – минимальная по ПБ величина зазора между электровозом и крепью, мм;

в –ширина электровоза,мм; т –минимальный зазор по ПБ между электровозами,мм;

h_э –высота электровоза от головок рельсов,мм;

α -угол наклона крепи(α =80°при трапецевидном сечении,α=75°при арочном сечении);

h_б –высота пути от балласта,мм.

Для других выработок В_тр определяется аналогично с учетом разме-щаемого в сечении оборудования. Требуемые зазоры, ширина проходов и другие данные для проектирования приведены в работе [2 с. 36-44]. Ми-нимальную высоту измеряют от уровня головки рельсов до внутренней поверхности крепи и она должна быть по правилам безопасности равна 1,9 м в главных откаточных и вентиляционных выработках; 1,8 м – в участко-вых подготовительных выработках. Минимальная ширина выработки складывается из размеров размещаемого оборудования или передвижного состава с учётом прохода людей, и зазоров, предусмотренных ПБ [3]. Ми-нимальная ширина определяется на уровне верхней кромки подвижного состава или оборудования Рис.2..

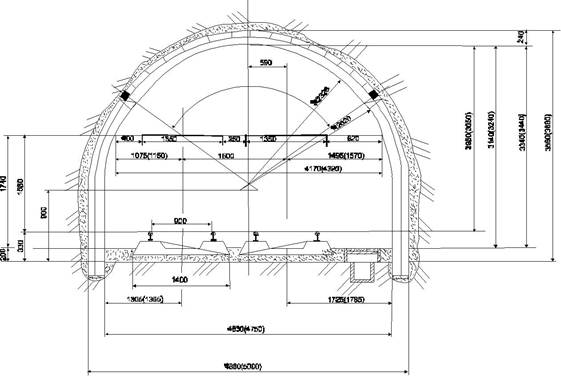

Рис. 2. – Типовое сечение выработки

Графически определяется минимальная ширина выработки в свету, а затем аналитически все другие её размеры и площадь поперечного сечения

[4,5].

Если сечение выработки должно быть типовым, то нет необходимости пользоваться графическим способом, а сечение подбирается по ширине

выработки (типовое с шириной равной или большей расчётной), отвечаю-щее также другим требованиям, и с учётом осадки пород.

Габаритные размеры транспортного оборудования даны в альбомах типовых сечений [3,4]. По альбомам типовых сечений с учетом принятого вида крепи и транспорта при эксплуатации, количества путей, ширины ко-леи подбирают соответствующее поперечное сечение выработки, чтобы В_тип ≥ В_тр,и выписывают из альбомов все размеры и другие данные о нем.

Если крепь податливая, то нужно выписать все размеры после осадки и до осадки (в скобках), так как выработка должна проводится по разме-рам до осадки.

Выбранное сечение проверяют по граничным в соответствии с ПБ скоростям воздуха V,м/с:

V =	Aсут ⋅qуч ⋅ Кн	, м с	(2)
	864 ⋅Sсв ⋅(c −c0)

где А_сут – суточная добыча участка, т;

q_уч –относительная газообильность выемочного участка,м³/т;

К_н –коэффициент неравномерности газовыделения, К_н =1,28…2,43; С и С₀ –допустимое содержание метана соответственно в исходящей

из очистного забоя и поступающей в очистной забой вентиляционной струе, (С =1%, С₀ =0%(максимум 0,5%))

Должно соблюдаться условие

V_max > V > V_min (3)

Если V>V_max,надо принять ближайшее большее сечение и сделать по-вторную проверку.
