Расчетные понятия вакуумной техники

Быстрота откачки – объем газа при данном давлении, откачиваемый в единицу времени S, м³/с (относится к сечению, в котором измерено давление).

Время откачки – время, необходимое для понижения давления в откачиваемом сосуде до определенного значения.

Поток газа – расход газа, в котором количество газа выражено произведением давления на объемный расход т. е. , Па·м³/с.

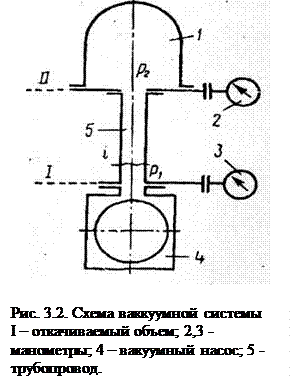

Проводимость элемента вакуумной системы – отношение потока газа, проходящего через элемент вакуумной системы, к разности давлений на его концах

.

Сопротивление элемента вакуумной системы – величина обратная проводимости элемента вакуумной системы

.

Геометрическая быстрота действия S_г. Для механических насосов S_г определяется произведением объема рабочей камеры насоса и частоты вращения.

Производительность (истинная быстрота действия) вакуумного насоса – объемный расход газа во входном сечении насоса S_н, м³/с.

Объемный КПД механических насосов – отношение геометрической быстроты действия S_г к истинной быстроты действия S_н, т.е. .

Эффективная быстрота действия вакуумного насоса – объемный расход газа, обеспечиваемый насосом на конце трубопровода, присоединенного к откачиваемому сосуду S_эф, м³/с.

Наибольшее рабочее давление вакуумного насоса – наибольшее давление, при котором насос длительное время сохраняет номинальную производительность Р_б, Па.

Наименьшее рабочее давление – это минимальное давление, при котором насос длительное время сохраняет номинальную производительность Р_м, Па.

Наибольшее выпускное давление вакуумного насоса – наибольшее давление в выходном сечении вакуумного насоса, при котором насос еще может осуществлять откачку, Па.

Наибольшее давление запуска вакуумного насоса – наибольшее давление во входном сечении насоса, при котором насос может начать работу Р_з, Па.

Предельное давление откачки – это минимальное давление, которое может обеспечивать насос, работая без откачиваемого объекта. Предельное давление определяется газовыделением материалов, из которых изготовлен насос, а также перетеканием газов через зазоры и уплотнения.

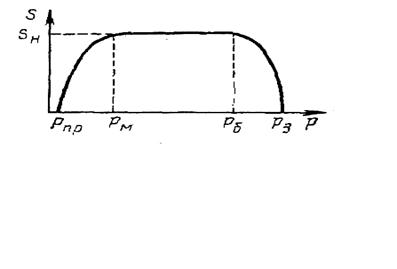

Типовая характеристика вакуумного насоса приведена на рис.3.1.
