В качестве примера рассмотрим диаграмму состояния серы, которая может существовать в виде ромбической или моноклинной серы, т.е. она диморфна. На фазовой диаграмме серы (рис. 4.4), в отличие от диаграммы воды, два поля твердых фаз: область ромбической серы (слева от линии EABD, поле 1) и моноклинной (внутри треугольника АВС, поле 2). Поле 3 – область расплавленной серы, поле 4 – парообразная сера.
ВС - кривая плавления моноклинной серы,
BD - кривая плавления ромбической серы,
АВ - кривая полиморфного превращения: Sромб ↔ Sмонокл
ЕА и АС - кривые возгонки ромбической и моноклинной серы, соответственно,
СК - кривая испарения жидкой серы.
Пунктирные линии отражают возможность существования метастабильных фаз, которые можно наблюдать при резком изменении температуры:
АО: [Sромб] ↔ (S); СО: {S}↔ (S); ВО: [Sромб] ↔ {S}.

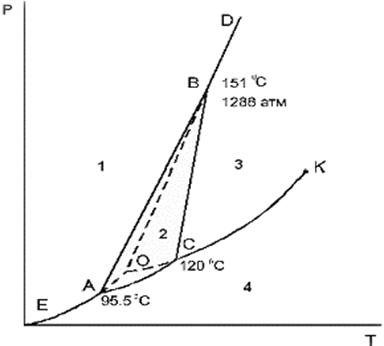

Рис. 4.4. Диаграмма состояния серы
Тройные точки соответствуют трехфазным равновесиям: А - ромбическая, моноклинная и парообразная сера; С - моноклинная, жидкая и парообразная; В - ромбическая, моноклинная и жидкая сера. В точке О (точка пересечения пунктирных линий внутри треугольника) - метастабильное равновесие трех фаз: ромбической, жидкой и парообразной.
|
|
Таким образом, пользуясь фазовой диаграммой, можно определить фазовое состояние вещества в данных условиях или, наоборот, обнаружив ту или иную полиморфную модификацию вещества (например, сплава или минерала), охарактеризовать условия его образования.
