Расчет выбросов загрязняющих веществ проводим на перекрестке Панфиловского проспекта, Льяловского шоссе и Ленинградского шоссе в городе Зеленограде (АО г. Москва).

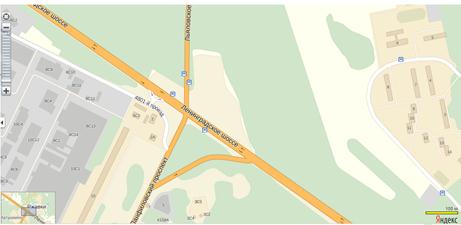

Рис 3.5 перекресток Панфиловского проспекта, Льяловского шоссе и Ленинградского шоссе
Учитывается выброс следующих загрязняющих веществ:
• оксид углерода - СО;
• углеводороды - СН;
• оксиды азота - NOx(в пересчёте на NO2);
• твёрдые частицы (сажа) - С;
• диоксид серы - S02
• Соединения свинца – РЬ
CO – монооксид углерода – бесцветный ядовитый газ (при нормальных условиях) без вкуса и запаха.
Концентрация в воздухе более 0,1% приводит к смерти в течение одного часа.
В выхлопе бензинового автомобиля допускается до 1,5-3%
Углеводороды – СН – органические соединения, состоящие из атомов углерода и водорода.
Основные источники углеводородов – нефть, природные газы и каменный уголь.
Оксиды азота - NOx(в пересчёте на NO2) – несолеобразующий оксид. При нагревании разлагается на азот т кислород. При высоких концентрациях возбуждает нервную систему («веселящий газ»). В медицине применяют как слабое средства для наркоза.
|
|
Твёрдые частицы (сажа) – С – аморфный углерод, продукт неполного сгорания или термического разложения углеводородов в неконтролируемых условиях. Сажа входит в категорию частиц опасных для легких, т.к. частицы менее пяти микрометров в диаметре не отфильтровываются в верхних дыхательных путях. Дым от дизельных двигателей, состоящий в основном из сажи, считается особенно опасным из-за того, что его частицы приводят к раку.
Диоксид серы - S02 – в нормальных условиях представляет собой бесцветный газ с характерным резким запахом. Из-за образования в больших количествах в качестве отходов диоксид серы является одним из основных газов, загрязняющих атмосферу.
Соединения свинца – Р b – 82-й элемент периодической таблицы. Свинец и его соединения токсичны. Попадая в организм свинец накапливается в костях, вызывая из разрушение. ПДК свинца в атмосферном воздухе 0,003 мг/
Транспортный поток подразделяется на пять групп расчётных автомобилей:
1) расчётный легковой автомобиль (РЛА) - усреднённая модель легкового автомобиля, отражающая существующее распределение легковых автомобилей с двигателями различного литража в потоке;
2) расчётный грузвой автомобиль с бензиновым двигателем (РГАБ) - усредненная модель грузового автомобиля с бензиновым двигателем, отражающая существующее распределение грузовых автомобилей различной грузоподъемности в потоке;
3) расчётный грузовой автомобиль с дизельным двигателем (РГАД) - усредненная модель грузового автомобиля с дизельным двигателем, отражающая существующее распределение грузовых автомобилей различной грузоподъёмности в потоке;
|
|
4) расчётный автобус с бензиновым двигателем (РАБ) - усреднённая модель автобуса с бензиновым двигателем, отражающая существующее распределение автобусов различного класса в потоке;
5) расчётный автобус с дизельным двигателем (РАД) - усреднённая модель автобуса с дизельным двигателем, отражающая существующее распределение автобусов различного класса в потоке.
На перекрестке два входных и два выходных направления. Рассчитываем количество выбросов для каждого из них.
Поскольку скорость движения на перекрестке около 35-40 км/ ч (V = 35-40 км/ч), расчеты делаем по формуле
Где: m"lik - пробеговый выброс i-го загрязняющего вещества автомобилем к- й расчетной
группы, г/км
ln — длинна n-го перегона входного или выходного направления, км
Nk — интенсивность движения автомобилей k-й расчетной группы на п-го перегоне
входного или выходного направления, авт/час.
Количество машин на изучаемом перекрестке представлено в таблице 3.5
Таблица 3.5. Количество машин на перекрестке
ВХОД | ВЫХОД | ВХОД | ВЫХОД | |
РЛА | ||||
РГАБ | ||||
РГАД | ||||
РАБ | ||||
РАД |
Доля РГАБ cocтавляет 75%, РГАД -25%, РАБ - 37%, РАД - 63%.
Рассмотрим первый вход:
- РЛА-5920
- РГАБ-110
- РГАД-350
- РАБ-140
- РАД-45
*CO
РЛА: M1=11,4*0,1*5920= 6748,8 г/ч;
РГАБ:M1=75,2*0,1*0,75*110=827,2 г/ч;
РГАД: М1=3* 0,1*0,25*350=26 г/ч;
РАБ: M1=l02,3*0,1*0,17*140=243,5 г/ч;
РАД: М1=3,7*0,1*0,63*45= 10,5 г/ч;
Суммарный выброс СО
М1со =7856 г/ч
*CH
РЛА: M1=3,7*0,1*5920=2190,4 г /ч;
РГАБ: M1= 10,8*0,1*0,75*110=89,1 г/ч;
РГАД: М1=1,9*0,1*0,25*350=17 г/ч;
РАБ: М1= 11,8*0,1*0,37*140=61,1 г/ч;
РАД: M1= 1,7*0,1*0,63*45= 4,8 г/ч;
Суммарный выброс СН
M1CH=2362,4 г/ч
*NOx
РЛА: M1=0,8*0,1*5920=473,6 г/ч;
РГАБ: M1=1,8*0,1*0,75*110=14,9 г/ч;
РГАД: М1=3,4*0,1*0,25*350=29,8 г/ч;
РАБ: М,=2*0,1*0,37*140=10,4 г/ч;
РАД: Mi=4,2*0,1*0,63*45=11,9 г/ч;
Суммарный выброс NOx
MlNOx =642,1 г/ч
*C
РЛА: M1=0;
РГАБ: М1=0;
РГАД: M1=0,38*0,1*0,25*350=3,3 г/ч;
РАБ: М1=0;
РАД: M1=0,38*0,1*0,63*45=1,1 г/ч;
Суммарным выброс С
M1c=4,4 г/ч
*Pb
РЛА: М1=0,02*0,1*5920=11,8 г/ч;
РГАБ: М1=0,03*0,1*0,75*110=0,25 г/ч;
РГАД: M1=0;
РАБ: М1=0,04*0,1*0,37*140=0,21 г/ч;
РАД: M1= 0;
Суммарный выброс РЬ
M1Pb=12,26 г/ч;
*S02
РЛА: М1=0,08*0,1*5920=47,4 г/ч;
РГАБ: М1=0,2*0,1*0,75*110=1,7 г/ч;
РГАД: M1= 1,18*0,1*0,25*350= 10,3 г/ч;
РАБ: М1=0,29*0,1*0,37*140= 1,5 г/ч;
РАД: М1=1,48*0,1*0,63*45=4,2 г/ч;
Суммарным выброс SO2
M1SO2 = 65,1 г/ч
Аналогично рассчитываем другие входы и выходы (по той же формуле)
Все расчеты приводим в табличной форме (Табл. 3.6)
Таблица 3.6 Количество выбросов в час | ||||||||
направление | выбросы, г/час | |||||||
CO | CH | Nox | C | Pb | SOx | |||
вход | 2362,4 | 642,1 | 4,4 | 12,3 | 65,1 | |||
выход | 2360,6 | 485,8 | 3,9 | 12,3 | 63,5 | |||
вход | 5386,3 | 1639,5 | 383,4 | 4,3 | 8,4 | 49,1 | ||
выход | 6583,7 | 2017,6 | 466,8 | 4,5 | 10,4 | 49,1 | ||
итого | 8380,1 | 1978,1 | 17,1 | 43,4 | 226,8 |
Строим по данным таблицы гистограмму (Рис. 3.6)
Вывод: На гистограмме видно, что большинство выбросов составляют монооксид углерода и углеводороды, меньшее – сажа и соединения свинца.
На перекрестке улиц Хамовнический вал и Комсомольский проспект мы проводили оценку шумового загрязнения на двенадцати точках (Рис.3.8) шумомером ICE 651 TYPE II. Измерения представлены в табличной форме (Табл. 3.7).
Рис 3.8. Расположение контрольных точек
Таблица 3.7 Значения, снятые шумомером
max | 77.1 дБ | 65.9 дБ | 78.3 дБ | 79.9 дБ | 67.1 дБ | 75.3 дБ | 75.3 дБ | 71.3 дБ | 69.7 дБ | 68.7 дБ | 79.6 дБ | 62.5 дБ |
min | 69.2 дБ | 65.2 дБ | 70.1 дБ | 61.5 дБ | 63.0 дБ | 63.4 дБ | 60.4 дБ | 63.9 дБ | 62.1 дБ | 65.4 дБ | 62.6 дБ | 67.7 дБ |
единовременное | 71.9 дБ | 64.3 дБ | 71.4 дБ | 71.2 дБ | 68.5 дБ | 62.3 дБ | 69.4 дБ | 65.2 дБ | 65.1 дБ | 67.9 дБ | 63.6 дБ | 68.2 дБ |
На каждой точке мы снимали максимальное, минимальное и разовое значения.
Приложение

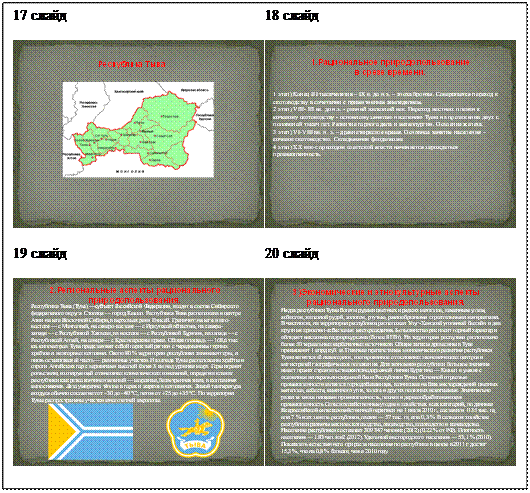

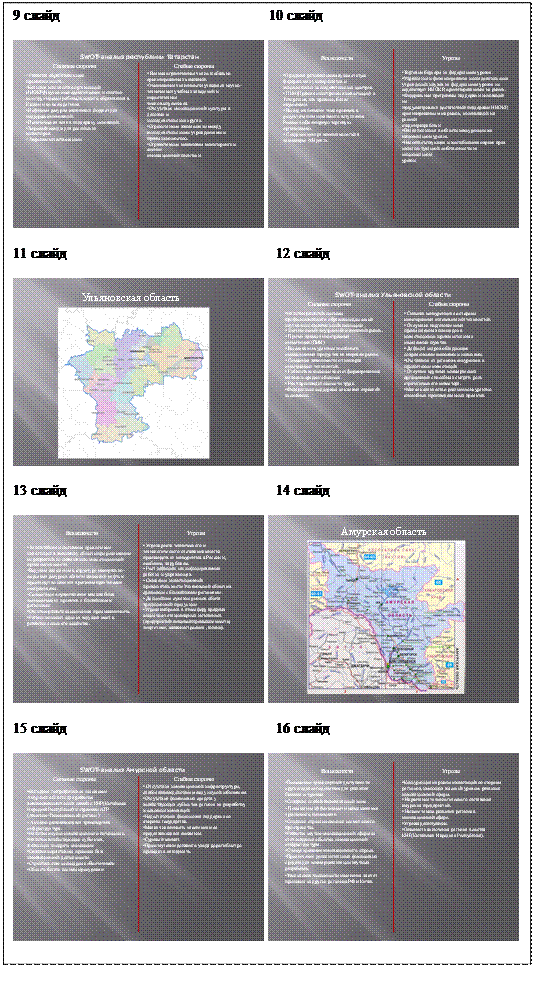

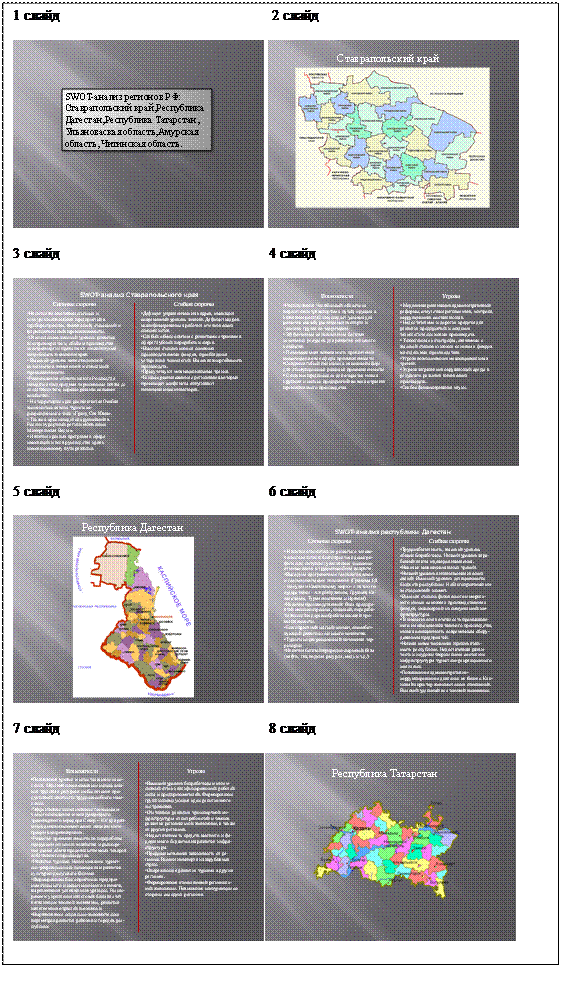

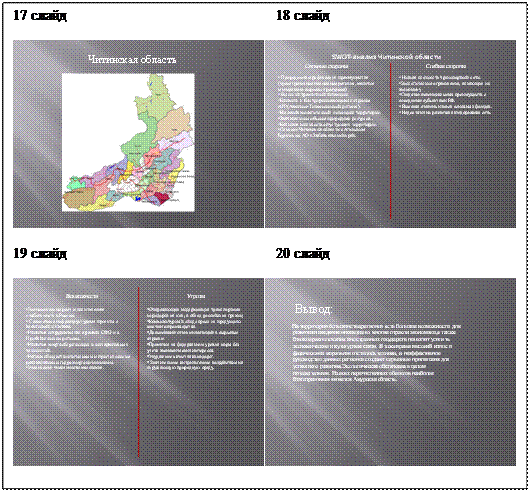

Презентация «Сравнительная характеристика Субъектов РФ»
|
|

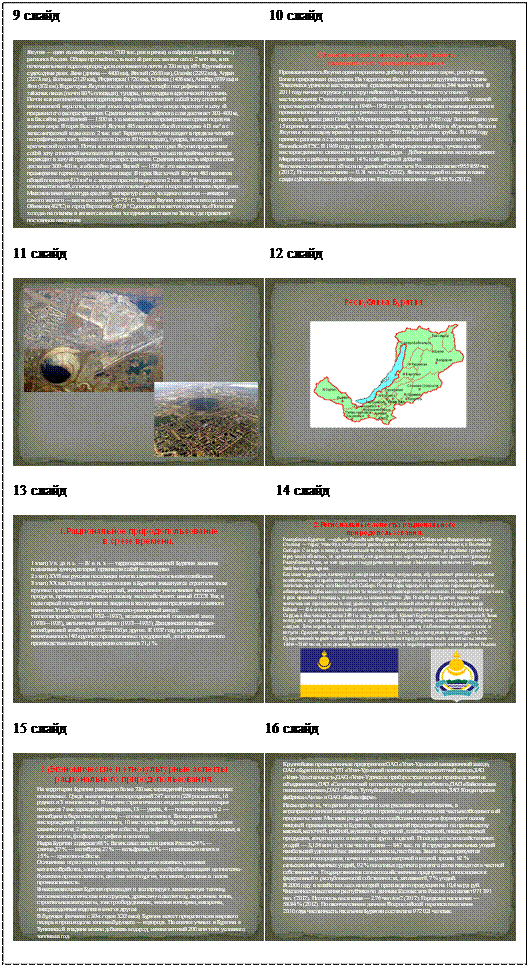

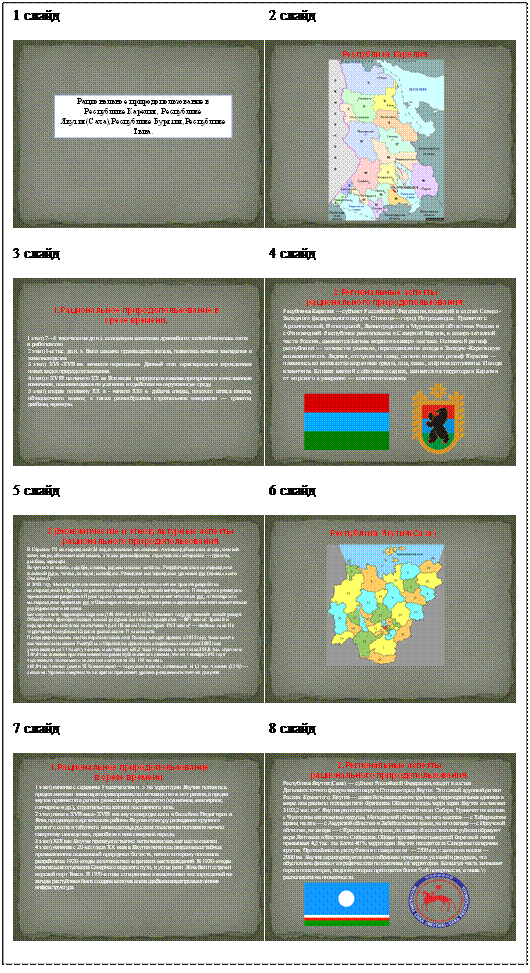

Презентация «Рациональное природопользование
в субъектах РФ»

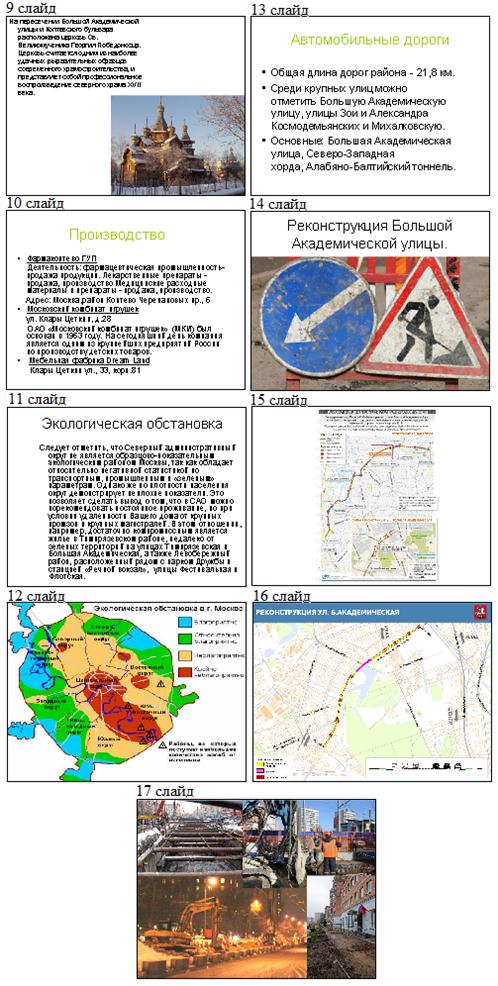

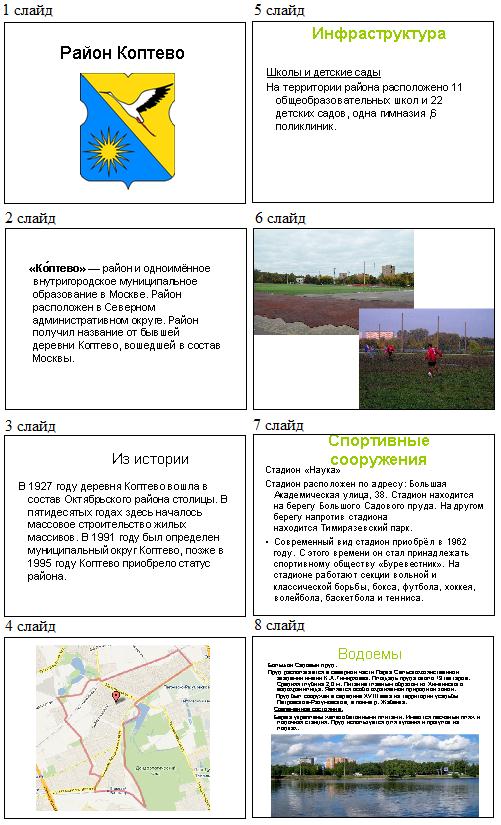

Презентация описание района Коптево города Москвы

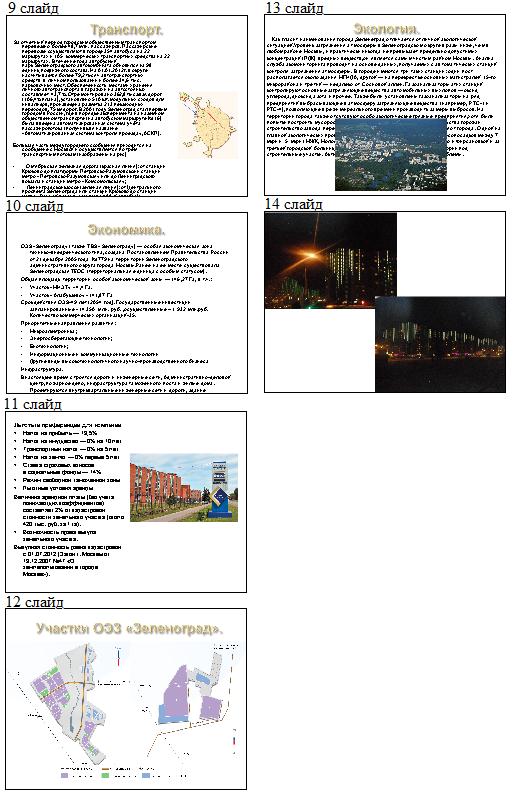

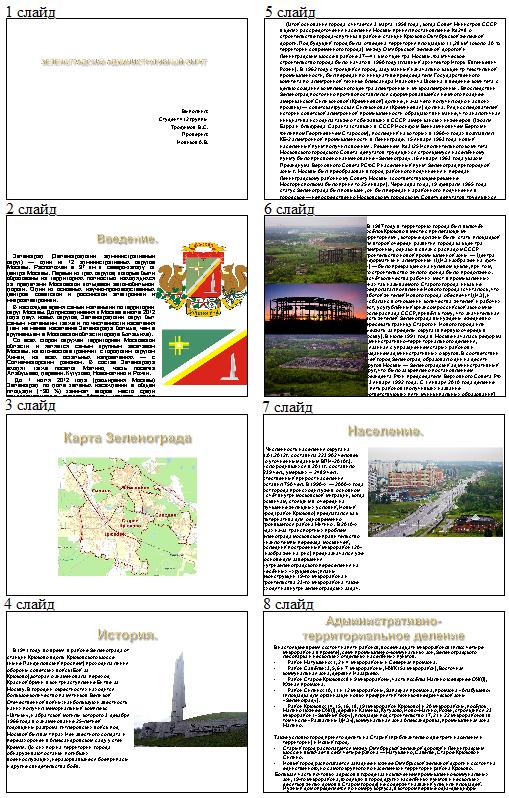

Описание города Зеленоград (АО г. Москвы)

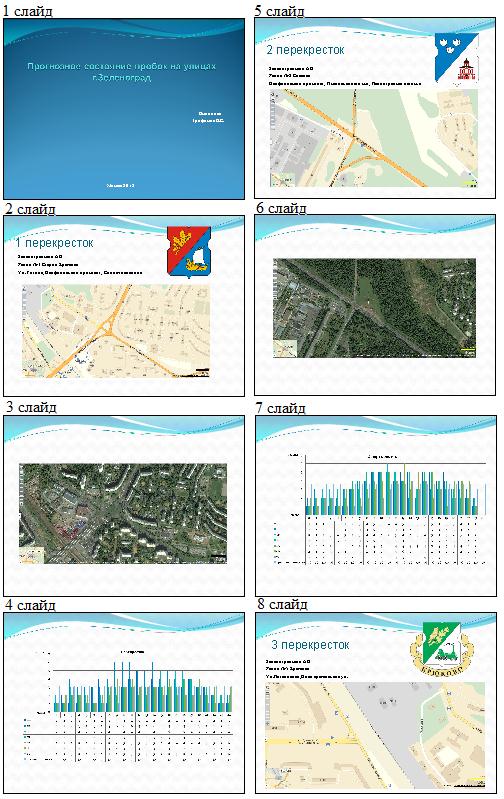

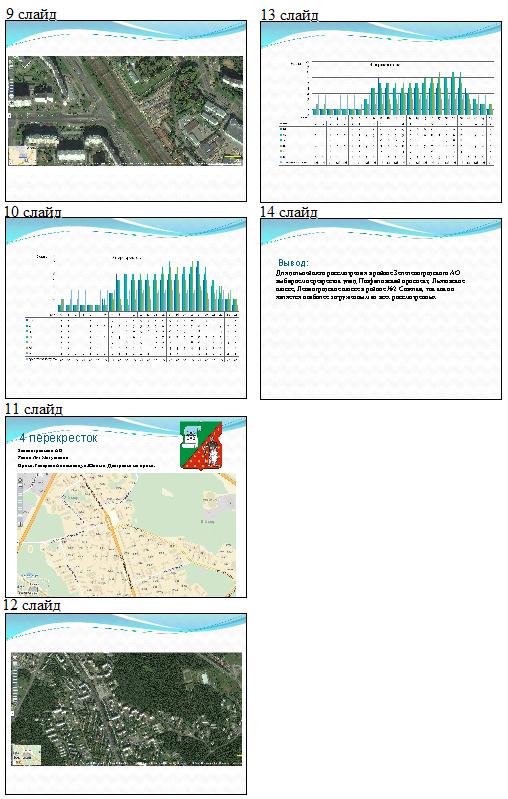

Презентация «Оценка загруженности перекрестков»
