Защита дипломного проекта или дипломной работы

Порядок защиты дипломных проектов определен “Положением о го-сударственных аттестационных комиссиях”. Председатель ГАК утвержда-ется приказом Минобразования РФ, а состав ГАК – ректором вуза.

Даты и время работы ГАК устанавливаются по согласованию с пред-седателем ГАК и заведующим выпускающей кафедры и доводятся до све-дения работников и студентов вуза.

В ГАК до начала защиты дипломных проектов представляются сле-дующие документы:

- справка деканата по форме о выполнении студентом учебного плана и полученных им при этом оценках с отзывом руководителя ДП и допус-ком кафедры на защиту;

- рецензия на ДП.

По желанию дипломника в ГАК могут быть представлены и другие материалы, характеризующие дипломный проект, например, печатные ста-тьи по теме дипломной работы, макеты изделий и т.д.

Защита дипломных проектов и работ производится на заседании ГАК с участием не менее половины утвержденного состава.

Для изложения содержания дипломного проекта студенту представ-ляется 10 – 15 мин. За это время дипломник должен кратко обосновать актуальность темы дипломного проекта, четко сформулировать поставленные задачи, рассказать о выбранных методах решения этих задач и изложить главные результаты выполненной работы.

После окончания доклада члены ГАК задают любые вопросы по со-держанию проекта, а также могут предложить дипломнику продемонстри-ровать функционирование программного обеспечения, разработанного в дипломном проекте. Для этого необходимо иметь дискету с подготовлен-ными демонстрационными примерами. Кроме того, члены ГАК могут за-давать вопросы, относящиеся к дисциплинам, изучавшимся студентами в рамках вузовской программы.

После окончания доклада члены ГАК задают любые вопросы по со-держанию проекта, а также могут предложить дипломнику продемонстри-

ровать функционирование программного обеспечения, разработанного в дипломном проекте. Для этого необходимо иметь дискету с подготовленными демонстративными примерами. Кроме того, члены ГАК могут задавать вопросы, относящиеся к дисциплинам, изучавшимся студентами в рамках вузовской программы.

После ответов дипломника на вопросы зачитываются отзывы руководителя и рецензента, и студенту представляется право ответить на замечания рецензента или согласиться с ними.

Результаты защиты оцениваются членами ГАК оценками; “отлично”, ”хорошо”, ”удовлетворительно”, “неудовлетворительно”. Решение об оценке принимается на закрытом заседании открытым голосованием членов ГАК, участвовавших в заседании. При равном числе голосов, голос председателя является решающим.

Дипломникам, защитившим проект или работу с оценкой “отлично”, в соответствии с действующим положением ГАК может быть выдан диплом с отличием (если число полученных им отличных оценок не менее 75% при условии отсутствия троек).

Студент, не выполнивший дипломный проект в установленный срок или не допущенный к защите, или получивший на защите оценку “неудовлетворительно”, отчисляется из вуза, и ему выдается академиче-ская справка установленного образца.

Студент, не защитивший диплом, допускается к повторной защите в течение 3-х лет после отчисления из вуза в периоды работы ГАК.

Примечание. При наличии документально подтвержденной уважительной причины студенту может быть продлен срок дипломного проектирования приказом ректора.

Решение ГАК о присвоении квалификации инженера-системотехника студентам, защитившим дипломные проекты (работы), объявляется прика-зом ректора по вузу, после чего ректор или декан факультета в торжест-венной обстановке вручает им дипломы об окончании вуза.

Вместе с дипломом студенту вручается также наградный знак об окончании вуза.

Приложение А

(справочное)

Форма задания на дипломное проектирование

Омский государственный технический университет

Кафедра информатики и вычислительной техники

УТВЕРЖДАЮ

Зав.кафедрой ______________

(дата) ____________________

Задание

по дипломному проектированию

1. Студент:

________________________________________________________________

2. Тема проекта:

________________________________________________________________________________________________________________________________

утверждена приказом по вузу от “___”_____________200__г. __ №_______

3. Срок сдачи студентом законченного проекта _______________________

Исходные данные к проекту:_______________________________________

4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов)

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5.Перечень графического материала (с указанием обязательных чертежей)

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6.Консультанты по проекту (с указанием относящихся к ним разделов проекта)

________________________________________________________________

Дата выдачи задания

________________________________________________________________Руководитель

________________________________________________________________

(подпись)

Задание принял к исполнению (дата) подпись студента

________________________________________________________________

Приложение Б

(справочное)

Форма титульного листа

Министерство образования Российской Федерации

Омский государственный технический университет

Кафедра информатики и вычислительной техники

Допускается к защите:

Заведующим кафедрой

____________________

“___”________200__г.

Пояснительная записка

К ДИПЛОМНОМУ ПРОЕКТУ

________________________________________________________________________________________________________________________________________________________________________________________________

__________________

Студента гр._____________________________________________________

Консультанты: Руководитель проекта

_____________________________ _____________________________ _____________________________

_____________________________ Разработал студент гр.

_____________________________ _____________________________ _____________________________

_____________________________

________________________________________________________________

Приложение В

Таблица В1. Перечень основных стандартов, рекомендаций при ДП (Полный состав стандартов по АС, микроэлектронике и информатике при-веден в [24])

№ п/п	Номер стандарта	Наименование стандарта
	2.105 – 95 2.106 – 68 7.32 – 91 2.004 – 88 2.101 – 68 2.104 – 68 2.108 – 68 2.114 – 95 2.201 – 80 2.316 – 68 2.413 – 72 2.414 – 75 2.417 – 91 2.605 – 68 2.701 – 75 2.702 – 75 2.708 – 81 2.728 – 74 2.730 – 73 2.755 – 87 2.743 – 91 2.765 – 87 2.752 – 71 2.759 – 82	Стандарты Единой системы конструкторской доку-ментации. Оформление документации Общие требования к текстовым документам Текстовые документы Отчет о научно-исследовательской работе. Структура и правила выполнения Общие правила выполнения конструкторских и техноло-гических документов на печатающих и графических устройствах вывода ЭВМ Виды изделий Основные надписи Спецификации Технические условия Классификация и обозначение изделий и конструкторских документов Правила нанесения на чертежах надписей, технических требований и таблиц. Правила выполнения электромонтажных и радиотехни-ческих изделий Правила выполнения жгутов, кабелей и проводов Правила выполнения печатных плат Плакаты учебно-технические Схемы. Виды и типы. Общие требования к выполнению Правила выполнения электрических схем Правила выполнения электрических схем цифровой вычислительной техники Обозначим условные графические в схемах. Резисторы, конденсаторы Приборы полупроводниковые Устройства связи Элементы цифровой техники Запоминающие устройства Устройства телемеханники Элементы аналоговой техники.

Продолжение табл. В1

№ п/п	Номер стандарта	Наименование стандарта
	17021 – 88 17447 – 72 19480 – 89 19095 – 73 20003 – 74 20406 – 75 29106– 91… 29.109– 91 19.001 – 77 19.401 – 78 19.402 – 79 19.502– 78 19.503 – 79 19.506 – 79 19.701 – 90 22348 – 86 22670 – 77 23066 – 78 34.601 – 90 29099 – 99 29254 - 91	Стандарты на микросхемы интегральные и приборы полупроводниковые Микросхемы интегральные. Термины и определения Микросхемы интегральные для ЦВМ и дискретной автоматики Микросхемы интегральные. Электрические параметры Транзисторы полевые Транзисторы биполярные Платы печатные. Термины и определения Микросхемы интегральные Стандарты на оформление алгоритмов и Единую систему программной документации Общие положения Текст программы. Требования к содержанию и оформлению Описание программы Описание применения Руководство системного программиста Описание языка Схемы алгоритмов, программ, данных и систем Стандарты на системы обработки данных и САПР Сеть связи автоматизированная единая Сеть связи цифровая интегральная Анализ и оптимизация на ЭВМ радиоэлектронных схем Информационные технологии. Комплекс стандартов системы. Техническое задание на создание автоматизированной системы Сети вычислительные локальные Измерительные приборы и средства автоматизации

Приложение Г

Допустимо Предпочтительно

Допустимо Недопустимо

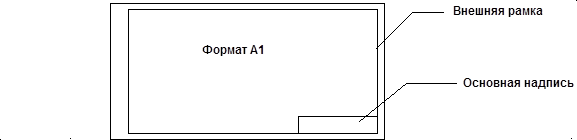

Рисунок Г1. Схемы размещения форматов на листе А1

Приложение Д

(справочное)

`

				5
				55 15

Рисунок Д1. Основная надпись (размеры)

Номер студента

в списке

на защиту

Шифр специальности

Вид работы

Шифр документа

Шифр кафедры

020 ДП 22.01.00

0ХХЭ1

Микро ЭВМ

Лит

Масса

Масштаб

Изм

Лист

№ докум

Подпись

дата

Разраб.

Иванов

Схема электрическая

Руков.

Петров

Консул.

структурная

Лист

Листов

Н.конт

Елькин

ОмГТУ

В-5хх

Зав.каф

Потапов

Рисунок Д2. Пример заполнения основной надписи чертежа.

Приложение Е

Справочные материалы по оформлению технических документов ДП

1. Форматы и основные надписи

Стандарт [10] устанавливает основные и дополнительные форматы листов чертежей и других документов. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией). Для ДП принят основной формат А1 с размерами 594 × 841 мм. Схемы размещения форма-тов на листе А1 даны в прил. Г рис. Г1. Оформление полей чертежа: левое 20 мм, верхнее, нижнее и правое 5 мм (рис. 2). Расположение листа – го-ризонтальное, допускается, при необходимости вертикальное.

Основные надписи задаются по стандарту [прил. В, № 6]. Размеры ос-новной надписи приведены в прил. Д (рис. Д1).

В графах основной надписи указывают (номера граф на форме показаны в скобках и соответствуют нумерации в стандарте, рис.3).

В графах основной надписи указывают (номера граф на форме пока-

заны в скобках и соответствуют нумерации в стандарте, рис Е2).

В графе 1 – наименование объекта (в соответствии с требованиями [11], а также наименование документа, если этому документу присвоен код. Для изделий народнохозяйственного назначения допускается не ука-зывать наименование документа, если его код определен [12 – 15].

В графе 2 – обозначение документа по ведомственной или обезличен-ной системе обозначений (прил. Д).

В графе 3 – обозначение материала детали (графу заполняют только на чертежах деталей).

В графах 4, 5 и 6 – литеру, присвоенную данному документу, массу изделия и масштаб (проставляется в соответствии с [16 и 11].

В графах 7 и 8 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют) и общее количество листов докумен-та (графу заполняют только на первом листе) соответственно.

В графу 9 – ОмГТУ и номер группы.

В графу 10 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 1 и 2. В свободную строку при необ-ходимости можно записать: “Консультант”.

В графах 11, 12 и 13 – фамилии лиц, подписавших документ, их под-писи и даты соответственно.

В графе 26 – обозначение документа, повернутое на 180⁰ для формата А4 и для форматов больше А4 при расположении основной надписи вдоль длинной стороны листа, и на 90⁰ для форматов больше А4 при расположении надписи вдоль короткой стороны листа.

В графах 14 – 25 и 27 – 34 указывается служебная информация по уче-ту, изменения и др. сведениям, относящимся к чертежному хозяйству.

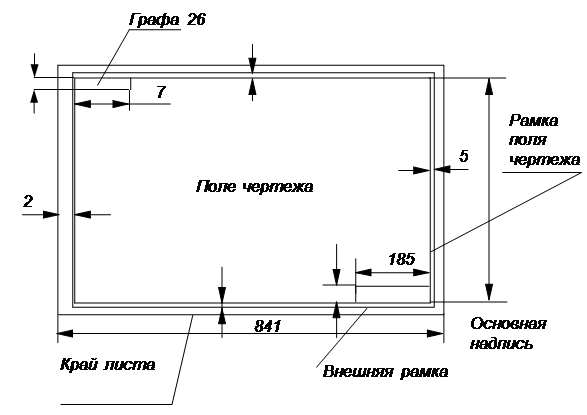

Рисунок Е1. Схема разметки формата А1 (24)

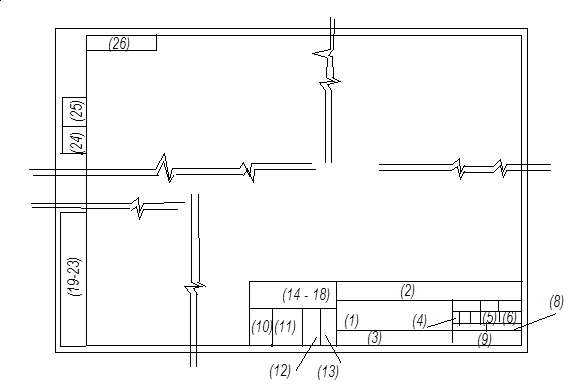

Рисунок Е2 Разметка граф формата

На рис. Е2 показана структура формата, а на рис. 3 разметка граф

чертежа, форма и содержание которой установлены стандартом (прил. В, № 6). Пример заполнения основной надписи чертежа и графы 26 приведен на рис. Д2.

Линии. Стандарт [17] устанавливает начертания и основные назначе-ния линий на чертежах. Толщина сплошной основной линии должна быть 0,5 - 1,4 мм, в зависимости от величины и сложности изображения, а также формата чертежа. Толщина линий должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Чертеж, как правило, следует сначала выполнять тонкими (но ясно различимыми!) линиями. Затем выполнить обводку. Основным линиям (линиям видимого контура) следует при обводке придавать толщину

0,8 - 1,0, остальным – 0,25 - 0,3 мм.

Шрифты чертежные. Согласно стандарту [18], надписи, наносимые на чертежи и другие технические документы, выполняют шрифтом с на-клоном в 75⁰ к основанию строки или без наклона, с толщиной линии шрифта 1:14 (тип А) или 1:10 (тип Б) размера (высоты) шрифта. Размер шрифта определяет высота прописных букв в миллиметрах, измеряемая перпендикулярно основанию строки. На чертежах, выполненных в каран-даше применяют высоту прописных букв 3,5; 5,0; 7,0 и 10мм. Высота строчных букв 2,5; 3,5; 5,0 и 7,0мм соответственно высоте прописных букв.

Для качественного выполнения надписей в дипломном проекте реко-мендуется выполнять их с вспомогательной упрощенной сеткой.
