категории 3 - технологической типа "а"
Среднегеометрические | Предельно допустимые значения по осям | |||||||
частоты полос, Гц | виброускорения | виброскорости | ||||||
м/с | дБ | м/c·10 | дБ | |||||
1/3 окт | 1/1окт | 1/3 окт | 1/1окт | 1/3 окт | 1/1окт | 1/3 окт | 1/1окт | |
1,6 | 0,089 | 0,89 | ||||||
2,0 | 0,079 | 0,14 | 0,63 | 1,30 | ||||
2,5 | 0,070 | 0,45 | ||||||
3,15 | 0,063 | 0,32 | ||||||
4,0 | 0,056 | 0,10 | 0,22 | 0,45 | ||||
5,0 | 0,056 | 0,18 | ||||||
6,3 | 0,056 | 0,14 | ||||||
8,0 | 0,056 | 0,10 | 0,11 | 0,22 | ||||
10,0 | 0,070 | 0,11 | ||||||
12,5 | 0,089 | 0,11 | ||||||
16,0 | 0,110 | 0,20 | 0,11 | 0,20 | ||||
20,0 | 0,140 | 0,11 | ||||||
25,0 | 0,180 | 0,11 | ||||||
31,5 | 0,220 | 0,40 | 0,11 | 0,20 | ||||
40,0 | 0,280 | 0,11 | ||||||
50,0 | 0,350 | 0,11 | ||||||
63,0 | 0,450 | 0,79 | 0,11 | 0,20 | ||||
80,0 | 0,560 | 0,11 | ||||||
Корректированные и эквивалентные корректированные значения и их уровни | 0,10 | 0,20 |
Результаты исследований показали, что степень влияния вибрации на организм человека зависит не только от ее физических параметров, но и от направления и места приложения силы по отношению к вертикальной оси тела человека.
|
|

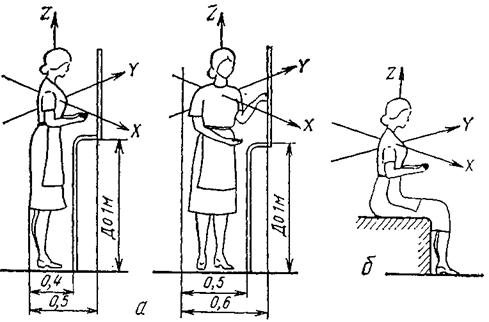

Рис. 7.2. Направление координатных осей при действии вибрации: а —положение стоя; б — положение сидя; ось Z — вертикальная, перпендикулярная опорной поверхности; ось X — горизонтальная от спины к груди; ось У — горизонтальная от правого плеча к левому |
Человек легче переносит воздействие силы, направленной перпендикулярно оси тела (горизонтальные колебания), чем колебания, направленные вдоль оси тела (вертикальные колебания).
Кроме влияния на организм человека вибрации нарушают нормальный режим работы механизмов и станков, сокращают срок их службы, ухудшают качество выпускаемой продукции и иногда приводят к разрушению станков и строительных конструкций. Поэтому борьба с вибрациями является важной санитарно-гигиенической и технической проблемой.
Величина вибраций характеризуется, частотой f (Гц) и смещением X (мм) или виброскоростью v0 (мм/с) и ускорением а (мм/с2). Амплитуда смещения - это наибольшее отклонение колеблющейся точки от положения равновесия. Она используется в качестве критерия для ограничения вибрации механизмов, станков и фундаментов; амплитуда колебательной скорости характеризует уровень возникающего шума. Она определяет действующие динамические силы.
Вибрацию удобно выражать в относительных единицах. За пороговое (нулевое) значение колебательной скорости принимают величину
|
|
v0 = 5 ´ 10–6 см/с при пороговом значении звукового давления p0 =2´10–5 Па.
Для сравнения фактических вибраций с предельно допустимыми нормативными замеряют амплитуду и частоту, а скорость колебательного движения (мм/с) вычисляют по формуле:
v = 2nfA,
где A - амплитуда колебаний, мм.

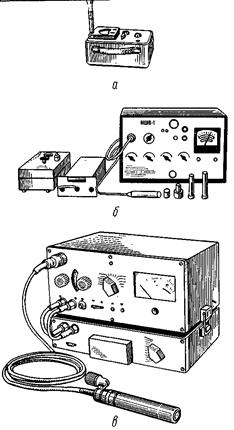

Рис. 7.3. Виброакустическая аппаратура: а) шумомер; б) комплект ИШВ-1 (завод «Виброприбор»); в)комплект PSI 202 с OF 101 (фирма RFT). |
Нормируемыми параметрами вибрации являются среднеквадратичная колебательная скорость в октавных полосах частот или амплитуды перемещений, возбуждаемые работой оборудования (станков, машин, электродвигателей и др.) и передаваемые на рабочие места в производственных помещениях (сиденья, пол, рабочая площадка).
На вибрации, воздействующие на человека, имеются технические и санитарно-гигиенические нормы. Технические нормы предусматривают ограничение вибраций оборудования (станков, машин и др.), санитарно-гигиенические нормы — ограничение вибраций ручного пневмо- и электроинструмента, а также ограничение вибраций на рабочих местах (ГОСТ 12.1.012-90. «Вибрация. Общие требования безопасности» для рабочей смены продолжительностью 8 ч. Если продолжительность рабочей смены менее 4 ч, допустимые величины вибрации следует увеличивать в 1,4 раза (на 3 дБ), менее 2 ч - в 2 раза (на 6 дБ), менее 1 ч — в 3 раза (на 9 дБ).
Средства защиты от вибраций. В соответствии с ГОСТ 12.1.012-90 к организационно-техническим мероприятиям относятся: поддержание в условиях эксплуатации технического состояния оборудования на уровне, предусмотренном нормативно-технической документацией; применение средств виброзащиты; введение режимов труда, регулирующих продолжительность воздействия вибраций на работающих. Так, при работе с вибрирующим инструментом после каждого часа работы необходимо делать 10…15-минутные перерывы или выполнять другую, не связанную с вибрацией, работу. Сверхурочные работы с вибрирующим инструментом не разрешаются.
Средства индивидуальной защиты по месту контакта работающего с вибрирующим объектом подразделяются на СИЗ для рук, ног, а также для тела работающего.
Для рук применяются рукавицы и перчатки, вкладыши и прокладки. Виброзащитная спецобувь изготавливается в виде сапог, полусапог, полуботинок. По форме исполнения СИЗ для тела оператора выпускают в виде нагрудников, поясов и специальных костюмов.

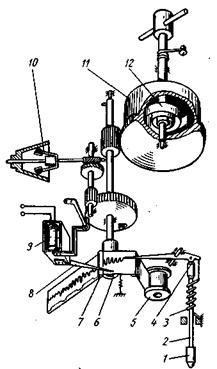

Рис. 7.4. Принципиальная схема вибрографа ВР-1:1 – наконечник; 2 — стержень; 3 — пружина; 4 — стрелка; 5 — катушка с бумажной лентой; 6 и 7 — ролики лентопротяжного механизма; 8 — перо отметчика времени; 9 — электромагнит; 10 — центробежный регулятор; 11 — барабан; 12 — заводная пружина. |
Вибрации измеряются приборами двух типов - механическими и электрическими. Приборы, принцип действия которых основан на механических методах измерения, имеют меньшую чувствительность, чем приборы, принцип действия которых основан на электрических методах измерения вибраций. Кроме того, приборами механического типа вибрацию объекта замеряют на расстоянии, что очень важно с точки зрения безопасности при проведении измерений и экспериментальных работ. К приборам механического типа относится ручной виброграф ВР-1, который получил широкое применение на предприятиях для гигиенической оценки параметров вибраций с санитарно-гигиеническими целями.
Ручной виброграф ВР-1 является портативным прибором, работающим от заводной пружины. Он позволяет регистрировать амплитуды колебаний от 0,05 до 6 мм при частотах от 5 до 100 Гц. Металлический корпус, в который заключен механизм прибора, имеет два боковых окна, расположенных одно напротив другого. Одно окно служит для наблюдения за записью, а другое - для извлечения диаграммы с записью вибраций. На нижней крышке корпуса вмонтированы арретир, прижимающий стрелку к диаграмме, и цилиндрическая трубка, направляющая, обеспечивающая поступательное движение стержня, который воспринимает колебательные движения исследуемого объекта. На верхней крышке корпуса находится ручка заводной пружины и ручка выключателя. Принципиальная схема вибрографа ВР-1 показана на рис. 7.4. При проведении измерений виброграф необходимо держать перпендикулярно вибрирующей поверхности.
|
|
Принцип работы прибора ИШВ-1 основан на преобразовании механической энергии в электрическую с помощью пьезокварцевого вибродатчика.
