Уравнение состояния Редлиха — Квонга — двухпараметрическое уравнение состояния реального газа, полученное О. Редлихом (англ. O. Redlich) и Дж. Квонгом (англ. J. N. S. Kwong) в 1949 году как улучшение уравнения Ван-дер-Ваальса[1]. При этом Отто Редлих в своей статье[2] 1975 года пишет, что уравнение не опирается на теоретические обоснования, а является по сути удачной эмпирической модификацией ранее известных уравнений.
Уравнение имеет вид:
где — давление, Па;
· — абсолютная температура, К;
· — мольный объём, м³/моль;
· — универсальная газовая постоянная, Дж/(моль·К);
· и — некоторые константы, зависящие от конкретного вещества.
Из условий термодинамической устойчивости в критической точки — и ( — критическая температура) — можно получить, что:
где — критическое давление.
Представляет интерес разрешение уравнения Редлиха — Квонга относительно коэффициента сжимаемости . В этом случае имеем кубическое уравнение:
где .
Вопрос5.
Кристаллогидраты природных газов. Состав. Условия образования и разложения.
|
|
Природные газы при определенной температуре и давлении образуют с водой твердые соединения – гидраты. Эти снегоподобные вещества, отлагаясь на стенках трубопроводов и аппаратов, затрудняют движение газа, а иногда и полностью его приостанавливают. Поиски гидратных пробок и их ликвидация отнимают иного средств и времени, нанося ущерб газовой промышленности.
Гидраты – физико-химические соединения, для которых характерно размещение молекул одного вещества в молекулах другого (в частности, у\в в воде). Такие соединения называют также твердыми растворами внедрения или соединениями внедрения.
Гидраты образуют следующие вещества: СН4, С2Н6, С3Н8, С4Н10, СО2, N2, H2S.
Для выявления возможности образования гидратов необходимо определить равновесные Р и Т. Гидраты образуются если давление выше равновесного, а температура ниже равновесной.
Методы определения:
1. Экспериментальный
2. Графический
3. Аналитический
Гидраты могут образовываться при достаточно высоких температурах. Но имеется критическая температура выше которой гидрат не существует. Например, для метана она равна 22°С.
Присутствие различных компонентов в природном газе изменяет условия гидратообразования. Сероводород значительно увеличивает температуру гидратообразования, азот, наоборот, несколько снижает ее.
Плотность гидратов несколько меньше плотности воды – 980 кг/м3.
Образование их сопровождается выделением тепла, разложение – поглощением.
Гидраты у\в могут образовываться и в пористых горных породах. Поэтому в природе встречаются иногда так называемые газогидратные залежи, например на Мессояхском месторождении. Существует мнение, что значительные запасы природного газа связаны с газогидратными залежами, расположенными в зоне вечномерзлых пород, и на дне океанов, где, как известно, температура составляет 2-3°С.
|
|
Для борьбы с образованием гидратов применяют следующие методы (а иногда и их комбинацию):
ü Поддержание теплового режима работы системы, при котором гидраты не образуются
ü Введение в поток газа специальных ингибиторов гидратообразования (метанол СН3ОН, диэтиленгликоль, раствор хлористого кальция)
ü Удаление из газа паров вода, т.е. его осушку.
ü Применение спиртов
ü Снижение давления
Приложение теории фазовых переходов к разработке газоконденсатных месторождений. Удельное конденсатосодержание. Изменение фазового состояния газоконденсатной смеси при постоянной температуре.

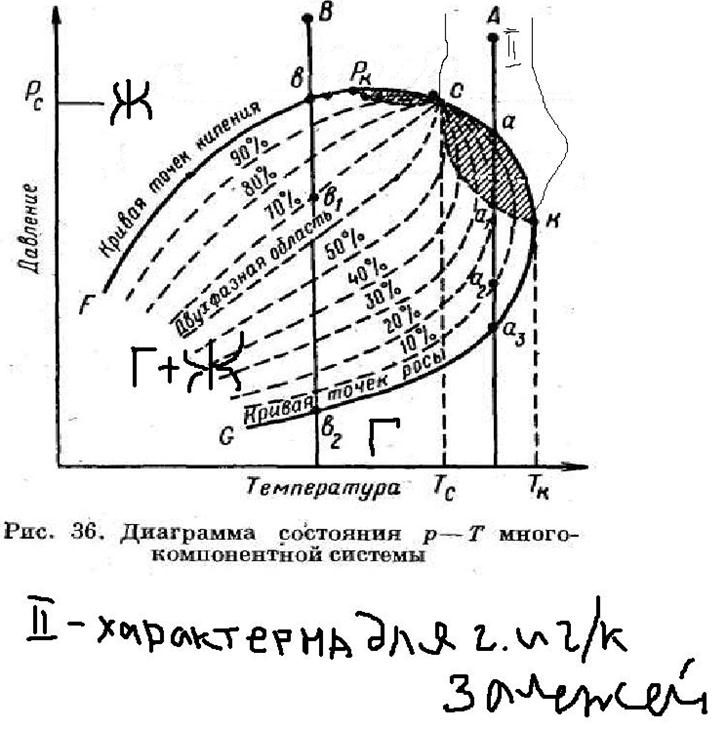

Диаграмма состояния многокомпонентной системы
Pk - точка кригондебары; К- точка крикондетермы Кривая GC определяет состояние начала конденсации многокомпонентной системы. Кривая FC определяет состояние начала испарения (конца конденсации) многокомпонентной системы. Пересечение кривых GC и FC определяет критическую точку многокомпонентной системы. Точке С соответствуют критические температура Тс и давление рс. Область, ограниченная кривыми точек росы и точек кипения, определяет условия двухфазного состояния многокомпонентной системы. Пунктирные линии внутри этой области соответствуют процентному содержанию (по массе) смеси в жидком состоянии.
1. Точка В. Температура его ниже критической, а давление выше критического. Месторождение характеризуется однофазным жидким состоянием — это типичное нефтяное месторождение. При изотермическом снижении давления (что практически всегда отмечается при разработке нефтяных месторождений) до точки b никаких фазовых переходов не наблюдается. В точке b начнется выделение паровой фазы (давление, соответствующее точке b, является давлением насыщения нефти при данной температуре). Дальнейшее снижение давления до точки b1 приведет к переходу в паровую фазу 30% по массе всей многокомпонентной системы, а в точке Ь2 вся система перейдет в однофазное паровое состояние. 2. В точке А система находится в однофазном паровом (газовом) состоянии. Изотермическое снижение давления от точки А до точки а не сопровождается фазовыми, переходами. В точке а появляется жидкая фаза, максимальное содержание которой достигается в точке а1 (в точке касания с кривой 20%-ного содержания жидкой фазы). В точке а1 в системе содержится 80% паровой и 20% жидкой фаз. Дальнейшее снижение давления сопровождается уменьшением количества жидкой фазы (в точке а2 количество жидкой фазы равно 10%). В точке a3 вся система переходит в паровое состояние. Т.е. наблюдается обратная закономерность фазового перехода. При снижении давления системы, характеризуемой точкой А, от a до а1 сопровождается конденсацией углеводородов, т.е. отмечаемся обратная (ретроградная) конденсация (области на рис. 36 заштрихованы).

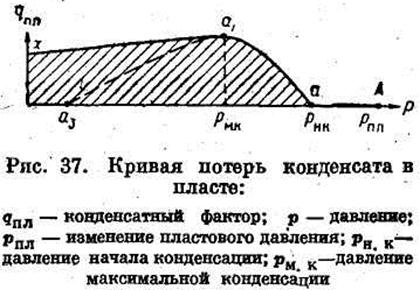

Разработка месторождений ведется практически в изотермических условиях отбора газа из пласта. При разработке газоконденсатной залежи, характеризуемой точкой А, при снижении пластового давления до точки а в залежи начнется конденсация углеводородов, количество выпадающего в пласте конденсата будет возрастать с понижением давления от а до точки а1 (см. рис. 36). Выпадающий конденсат будет накапливаться в порах пласта и огромное количество его может быть безвозвратно потеряно. На рис. 37 кривая аа1а3 характеризует потери конденсата в пласте. Теоретически потери конденсата в пласте соответствуют кривой аа1а3, практически же потери соответствуют кривой аа1Х, так как на испарение выпавшего в пористой среде конденсата требуется значительно большее время, чем время разработки месторождения. Это можно объяснить тем фактом, что конденсация происходит практически мгновенно, а процесс испарения идет крайне медленно из-за влияния сорбционных сил, сил поверхностного натяжения и большой теплоты испарения.
|
|
Удельное конденсатосодержание – отношение массы конденсата, который содержится в некотором объеме газа к этому объему (мг/м3)
Давление максимальной конденсации – такое давление при котором весь конденсат переходит в жидкую фазу
