Обоснование необходимости коррекционных расчётов

Профиль режущей кромки резца и фасонный профиль обработанной детали будут совершенно одинаковыми (совпадут), если передний угол резца и задний угол (см. рис.3.17). В этом случае никакие коррекционные расчеты размеров профиля резцов не нужны. Однако, в подавляющем большинстве случаев и (обоснование наличия углов и см. в разделе 3.5). В связи с этим профили детали и резца не совпадут.

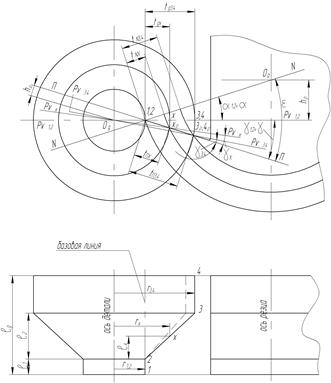

Рис. 3.22. Размеры профилей детали tд и резца в передней tп и нормальной tN плоскостях в узловых 3,4 и произвольной Х точках

При изготовлении фасонного резца необходимо иметь размеры его профиля в технологической (нормальной) плоскости N-N. Эта плоскость расположена нормально к задней поверхности резца (рис.3.22).

Проверка размеров профиля после изготовления резца и при его эксплуатации производится в передней плоскости П-П (см. рис.3.22). Именно поэтому, как указывалось ранее, передняя поверхность фасонных резцов делается плоской. Это обеспечивает повышение точности профиля и облегчает контроль его размеров.

Во всех случаях, когда передняя плоскость П-П резца не совпадает с основной плоскостью проходящей через первую базовую точку 1.2, а это имеет место при , размеры профиля режущей кромки резца не будут совпадать с размерами профиля детали. Разница в размерах зависит от расположения передней плоскости П-П относительно основной плоскости т.е от величины и определяется величиной переднего угла. Из рис. 3.22 видим, что в любой точке Х глубина профиля резца по передней поверхности П-П не равна глубине профиля детали, т.е. . Размеры профиля по ширине резца сохраняются.

Из рис.3.22 также наглядно видно, что нормальная плоскость N-N, перпендикулярная к задней поверхности резца, располагается по отношению к передней плоскости под углом + , следовательно, в любой точке Х .

Итак, из рассмотрения общего случая, когда у резца и следует, что причиной несовпадения профилей детали и резца, а следовательно, причиной, вызывающей необходимость коррекционных расчетов фасонных профилей резцов, является угол искажения профиля .
