Статические характеристики транзистора с общим эмиттером

- Семейство входных характеристик

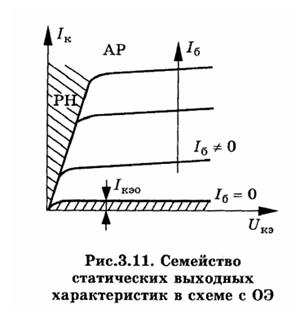

- Семейство выходных характеристик.

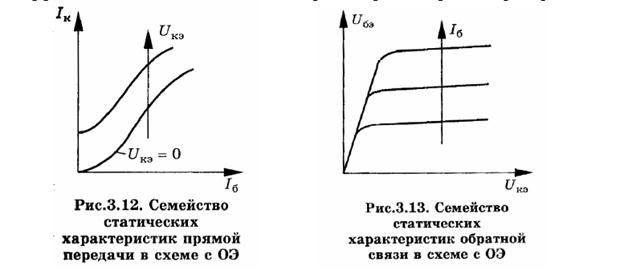

- Семейство характеристик прямой передачи

- Семейство характеристик обратной связи

18. Эквивалентные схемы биполярного транзистора для включения с ОБ и ОЭ.

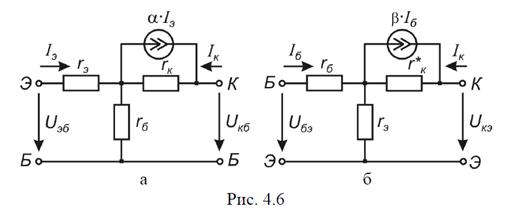

Физическая Т-образная эквивалентная схема БТ наряду с h-параметрами также достаточно полно отражает свойства реального транзистора на низких частотах и широко используется для анализа малосигнальных транзисторных усилителей. Физические Т-образные эквивалентные схемы БТ с ОБ и ОЭ представлены на рис. 4.6, а, б соответственно. Значения параметров эквивалентных схем БТ могут быть найдены с использованием известных h-параметров для включения БТ:

Поскольку коэффициенты обратной связи по напряжению и для обеих схем включения БТ имеют очень малую величину, точность их вы-числения с использованием статических ВАХ оказывается низкой. В связи с этим расчет параметров эквивалентной схемы необходимо начинать с расчета дифференциального сопротивления эмиттерного перехода:

где– тепловой потенциал, равный 26 мВ при Т=300 К; – ток эмиттера БТ в рабочей точке. С учетом этого в (4.11) объемное сопротивление базы БТ необходимо рассчитывать согласно выражению

Параметры эквивалентных схем маломощных БТ принимают следующие ти-повые значения: дифференциальное сопротивление эмиттерного перехода – единицы – десятки ом; объемное сопротивление базы – сотни ом – единицы ки-лоом; выходное сопротивление в схеме с ОБ – сотни килоом – единицы мегаом; выходное сопротивление в схеме с ОЭ – десятки – сотни килоом.
