Усилители постоянного тока. Назначение, параметры, основные особенности

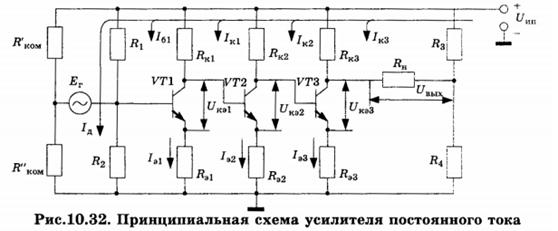

Под усилителем постоянного тока (УПТ) (рис 10.32) понимают усилитель, который наряду с сигналами переменного тока усиливает сигналы постоянного тока, то есть у таких усилителей . На нижних частотах и при коэффициент усиления равен коэффициенту усиления на средних частотах. УПТ имеет полосу пропускания от 0 до . Основными параметрами УПТ являются: коэффициент усиления по постоянному току ; верхняя граничная частота , определяющая ширину полосы пропускания. Фазочастотная характеристика имеет отрицательный фазовый сдвиг в области верхних частот.

Особенностью УПТ является то, что связь с источником сигнала, с нагрузкой и между каскадами не должна осуществляться при помощи реактивных элементов, так как они оказывают сопротивление переменной составляющей. Эти связи могут быть только непосредственными (гальваническими) - в этом случае выходное напряжение предыдущего каскада, содержащего постоянную составляющую режима покоя и приращение, вызванное воздействием входного сигнала, полностью подается на вход следующего каскада.

Если напряжение покоя предыдущего каскада изменяется под действием температуры или других факторов, то оно будет воспринято последующим каскадом как приращение, обусловленное воздействием входного сигнала, и будет далее усиливаться. Таким образом, в УПТ возникает явление, когда входной сигнал отсутствует, а на выходе усилителя присутствует постоянное напряжение некоторой величины. Такое явление называется дрейфом нуля. Различают абсолютный дрейф нуля (напряжение при нулевом входном сигнале) и приведенный (показывающий, какое постоянное напряжение обратной полярности требуется подать на вход усилителя, чтобы скомпенсировать величину абсолютного дрейфа). Величина дрейфа может меняться с течением времени. Причины возникновения дрейфа:

1) Температурный дрейф, вызванный температурной нестабильностью режима покоя в каскадах. Наиболее существенный вклад в дрейф усилителя вносят первые каскады, так как их дрейф усиливается последующими каскадами.

2) Старение элементов схемы. С течением времени изменяются как параметры самих транзисторов, так и остальных элементов каскада.

3) Нестабильность источников питания. Колебания напряжения источника питания приводит к колебаниям напряжения покоя и положения рабочей точки:

При возникновении дрейфа нуля происходит смещение амплитудной характеристики усилителя.
