Типы грунтовых плотин-их характерные конструктивные элементы. От чего, прежде всего, необходимо защитить грунтовую плотину?

Основными коструктивными элементами грунтовой плотины являются: тело плотины обеспечивающее ее прочность и устойчивость, фильтрационные устройства(ядра, экраны, диафрагмы) обеспечивающие водонепроницаемость и и дренажные устройства для сбора воды профильтровавшейся через противофильтрационные устройства.

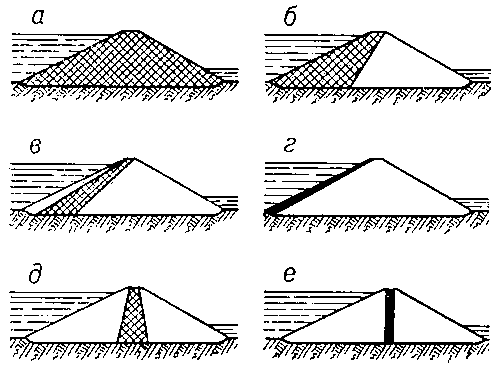

Типы плотин

а — из однородного грунта(Большая часть тела однородной плотины водонасыщена из-за фильтрующейся воды. Свободная поверхность фильтрующейся через тело плотины воды называется поверхностью депрессии. В теле однородной плотины поверхность депрессии плавно понижается от УВБ до УНБ.)

б — из разнородных грунтов (с водонепроницаемой верховой призмой)

в — с экраном из грунтового материала(тело плотины практически сухое за экраном водонасыщеным будет только грунт ниже НПУ)

г — с экраном из негрунтового материала (бетона, железобетона, металла и др)

д — с ядром(верховая призма насыщена, а низовая практически сухая)

е — с диафрагмой
