Пример 1. В начале 70-х годов проводились работы по системному анализу целей развития морского флота

В начале 70-х годов проводились работы по системному анализу целей развития морского флота. Первый уровень дерева целей выглядел в виде схемы.

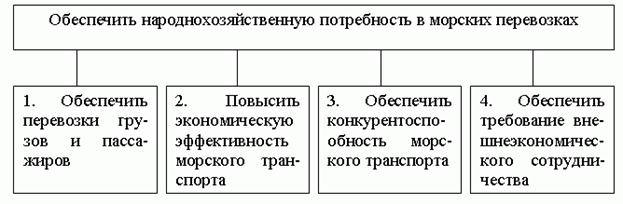

Рис.15.1 — Первый уровень дерева целей из примера 1

Декомпозиция проведена по модели входов организационной системы

Рис.15.2 — Схема входов организационной системы

Модель организационной системы включает входы:

· от «нижестоящих» систем (здесь клиентуры — подцель 1);

· от «вышестоящих» систем (народного хозяйства в целом — подцель 2);

· от «существенной среды» (в данном случае от флотов капиталистических государств — подцель 3, и социалистических государств — подцель 4).

Очевидно, что такая декомпозиция неполна, поскольку отсутствует подцель, связанная с собственными интересами морского флота. Это, по-видимому, не столько ошибка экспертов-аналитиков, сколько стиль тогдашнего руководства. Через 15 лет пришлось говорить о том, что «остаточный» подход создал серьезные проблемы в работе флота в целом.

Итак, объект декомпозиции должен сопоставляться с каждым элементом модели-основания. Однако и сама модель-основание может с разной степенью детализации отображать исследуемый объект. Например, в системном анализе часто приходится использовать модель типа «жизненный цикл», позволяющую декомпозировать анализируемый период времени на последовательные этапы от его возникновения до окончания. Разбиение на этапы дает представление о последовательности действий, начиная с обнаружения проблемы и кончая ее ликвидацией. При этом такое разбиение может быть различно.

Установив, что декомпозиция осуществляется с помощью некоторой модели, сквозь которую мы как бы рассматриваем расчленяемое целое, далее следует ответить на естественно возникающие вопросы:

1. модели какой системы следует брать в качестве основания декомпозиции?

2. какие именно модели следует брать?

Выше уже упоминалось, что основанием декомпозиции служит модель «рассматриваемой системы», но какую именно систему следует под этим понимать? Всякий анализ проводится для чего-то, и именно эта цель анализа и определяет, какую систему следует рассматривать. Система, с которой связан объект анализа, и система, по моделям которой проводится декомпозиция, не обязательно совпадают. Отношение между ними может быть любым: одна из них может быть подсистемой или надсистемой для другой, они могут быть и разными, но как-то связанными системами. Например, анализируя цель «выяснить этиологию и патогенез ишемической болезни сердца», в качестве исследуемой системы можно взять сердечно-сосудистую систему, а можно выбрать конкретный кардиологический институт. В первом случае декомпозиция будет порождать перечень подчиненных подцелей научного, а во втором — организационного характера.

Перейдем теперь к рассмотрению вопроса о том, какие модели брать за основание декомпозиции. Напомним, что при всем практически необозримом многообразии моделей формальных типов моделей немного: это модели «черного ящика», состава, структуры, конструкции (структурной схемы) — каждая в статическом или динамическом варианте.
