При работе на линии

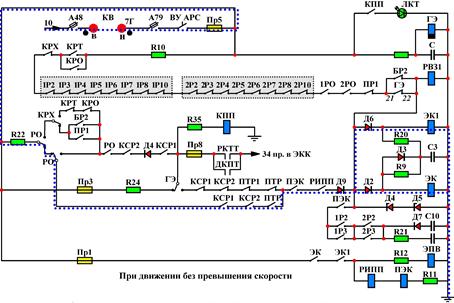

При работе на линии, когда АРС не фиксирует превышения скорости и реле КСР включены, то при скорости более 10 км/ч катушки ЭК и ЭК1 получают питание по пятой цепи.

При снижении скорости менее 10 км/ч, а также на всё время стоянки поезда, питание ЭК и ЭК1 вновь происходит по третьей цепи.

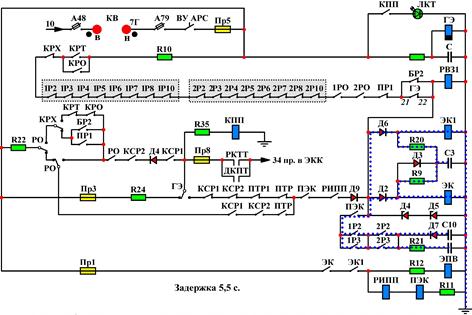

При переводе ГРКВ в любое ходовое положение включается реле КРХ, обесточивает катушку РВЗ1 и обе катушки РО, однако, реле РО продолжают получать питание от конденсаторов, подключённых параллельно им, ещё 7-9 секунд (стр. 15). Далее, если за это время поезд успел набрать скорость более 5,5 км/ч, катушки ЭК и ЭК1 получают питание по пятой цепи.

Если при трогании поезд не набрал скорость более 5,5 км/ч за 7-9 секунд, то после отключения реле РО обесточятся оба реле КСР и снимут питание с катушек ЭК и ЭК1, что приведёт к срабатыванию ЭПВ.

При фиксации устройствами АРС факта превышения скорости обесточиваются оба КСР, контакты которых разрывают цепь питания ЭК и ЭК1, но катушки этих реле продолжают получать питание в течение 3,3 секунд от конденсатора С3, который предварительно был заряжен.

При скоростях от 10 до 30 км/ч получают питание скоростных реле Р2 и Р3 обоих БИСов. Реле Р2 и Р3 замыкают свои контакты, подсоединяя конденсаторы С10, тем самым подпитывая катушки реле ЭК и ЭК1 дополнительно на 2,2 секунды. Это связяно с тем, что при данных скоростях (при реостатном торможении) увеличивается время возрастания гненераторного тока до уставки РКТТ.

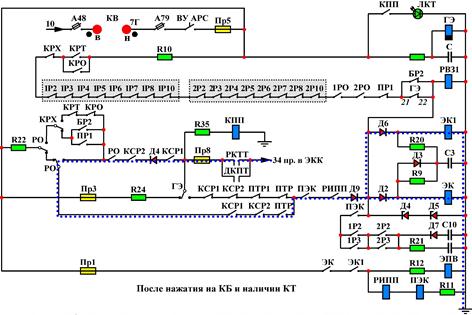

При торможении от устройств АРС и после нажатия машинистом на КБ включаются контрольно – скоростные реле КСР1 и КСР2. Катушки ЭК и ЭК1 получают питание также по третьей цепи.

13. Общий порядок работы с АРС в депо и на линии (на примере 81-717.5м).

Приёмка АРС в депо (в Местных инструкциях депо возможны изменения).

Перед началом приёмки машинист должен проверить наличие готовности на состав, а также все необходимые подписи (в зависимости от вида произведённого ремонта). На составе в обеих кабинах необходимо проверить целостность пломб на всех пломбируемых аппаратах. При отсутствии пломб доложить дежурному по депо и к приёмке не приступать. После включения ВБ:

· установить РР в положение «ВП», сработают все ВЗ№2, загорится ЛСД и ЛПнТ.

· включить ВУ АРС и ВУ АЛС, при этом АРС выдаст команду на торможение, загорится «ОЧ», включится ТВУ, загорятся ЛКВД, ЛСТ, ЛХРК, ЛКТ.

· нажать и удерживать КБ - произойдёт отмена торможения от АРС, отключится ТВУ, погаснут

ЛКВД, ЛКТ, ЛХРК, ЛСТ, ЛПнТ, отпустят ВЗ№2

· отпустить КБ – вновь загорятся ЛКВД, ЛКТ, ЛХРК, ЛСТ, ЛПнТ, сработают ВЗ№2

· нажать и удерживать ПБ - произойдёт отмена торможения от АРС, отключится ТВУ, погаснут

ЛКВД, ЛКТ, ЛХРК, ЛСТ, ЛПнТ, отпустят ВЗ№2

· при горящем светодиоде ЛКТ открыть кран ЭПВ

· перевести КВ в Тормоз-1, после сбора схемы – перевести в Т-1А, вывести 3-4 позиции РК, затем перевести в Тормоз-2. На 17 позиции РК включятся все ВЗ№1

· перевести КВ в «0» и отпустить ПБ. Загорятся «ОЧ», ЛКВД, ЛКТ, ЛСТ, ЛХРК, ЛПнТ,

сработают ВЗ№1 и ВЗ№2

· отключить ВУ АРС, - сработает ЭПВ. Перекрыть кран ЭПВ.
