Порядок проведения эксперимента. До включения установки все регуляторы должны находиться в крайнем левом положении

До включения установки все регуляторы должны находиться в крайнем левом положении.

1. Запускается программа MMTP_005M.exe

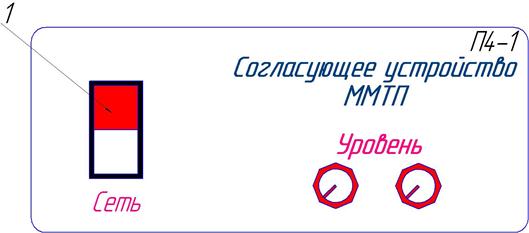

2.Выключателем [1] (Рис.7) экспериментальная установка включается в сеть.

Рис.7

3.На пульте управления последовательно включаются следующие тумблеры:

Тумблер питания [12] Тумблер подсветки экрана [11] Тумблер нагрева [2] Тумблер расхода [10].(Рис.11).

4. Плавным вращением ручки реостата [5] устанавливается нужное напряжение на нагревателе.

5.Плавным вращением ручки реостата [8] устанавливается нужный расход воздуха.

6. Измеренные величины заносятся в протокол эксперимента (табл.2). Регистрация показаний производится по индикаторному прибору на пульте управления, показания которого дублируются на мониторе.

Опыты повторяются на других скоростях прокачки воздуха H и значениях электронагревателя U.

7. По окончании эксперимента производится перевод всех регулирующих органов в исходное положение.

Рис. 8

Таблица 3

№ режи- ма

U, В

H, Па

R, Па

tж

tст1

tст2

tст3

tст4

tст5

tст6

tст7

tст8

tст9

tст10

0 C

. . .

По окончании эксперимента производится перевод всех регулирующих органов в исходное положение.
