Методика определения момента нагрузки

1.Моменты нагрузки лампы М_i кВт·м:

М_i=P_i · l, (26)

где P_i – мощность отдельной лампы, Вт;

l – расстояние между лампами, м.

Суммарный момент нагрузки для всех ламп М_Σ, кВт·м:

. (27)

2.Минимальное значение момента нагрузки на 1 фазу М¹, кВт·м:

. (28)

3.Оптимизируем подключение ламп:

М_А=М₅+М₄+M₂ (29)

М_В=М₁+М₇+M₆ (30)

М_С=М₃+М₈+М₉ (31)

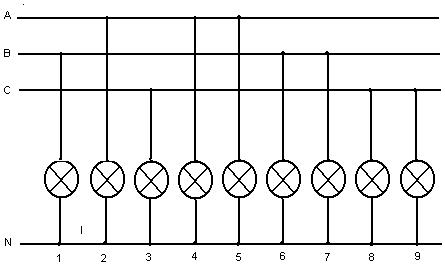

Рисунок 3. Подключаем лампы к сети.

Проверка правильности подключения.

При одинаковом сечение и материале проводов в линии, потери в линиях пропорциональны моменту нагрузки.

; (32)

; (33)

. (34)

В случае превышения допустимых значений необходимо по-новому оптимизировать подключение ламп по фазам.

4. Выбираем кабель необходимого сечения.

5. Сделаем выводы о проделанной работе.
